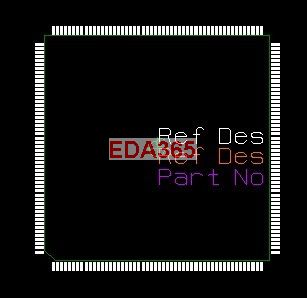

为何我画的封装有两个refdes

时间:10-02 整理:3721RD 点击:


软件  Expedition padstackeditor

看看这两个refdes的属性,一般一个是Silkscreen层的refdes,另一个是Assembly层的refdes。

有用的是Silkscreen refdes 么?

Assembly 装联用的
silkscreen  板子丝印
一定程度上也可以只保留一个
