在PCB上添加LOGO的方法

时间:10-02 整理:3721RD 点击:
在坛子中看到了一些关于在PCB上添加LOGO的帖子,自己实践了一下,把过程发出来与大家共同学习。
1.先将EDA365的图标处理成单色.


再用BMP2ASC将BMP文件导入PADS,用PADS输出成DXP文件。

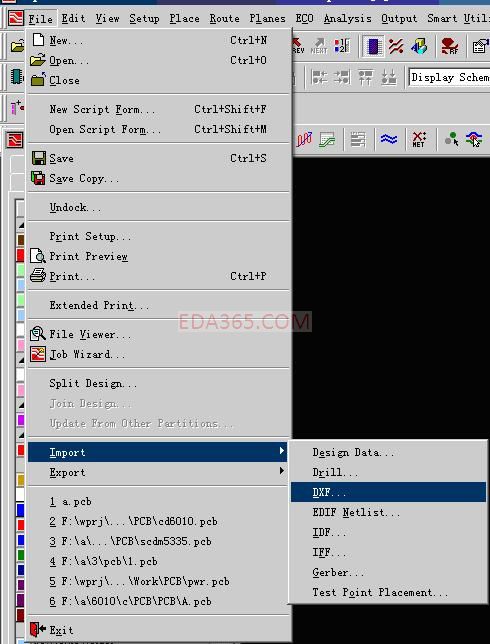

2.在EE下选择导入DXF文件。

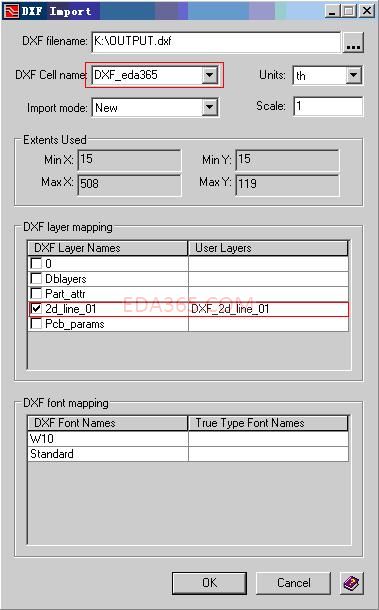

在 Cell name中给调入的DXF cell取个名字,在导入的层中选择2d线一项,点击OK。

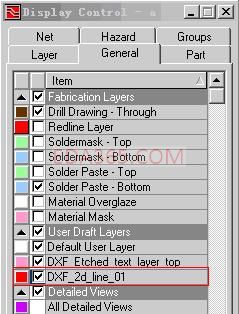

3.在Display Control中将DXF_2d_line_01打开。如果没有看见DXF_2d_line_01这个选项,关闭Display Control从新开一次应该就有了。



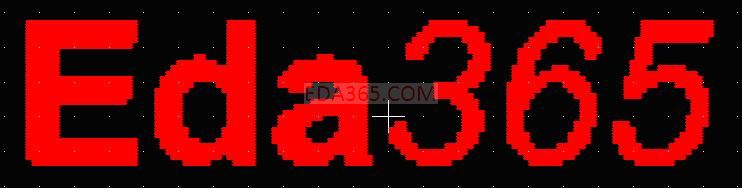

加入的DXF cell最初会显示在板卡的原点。

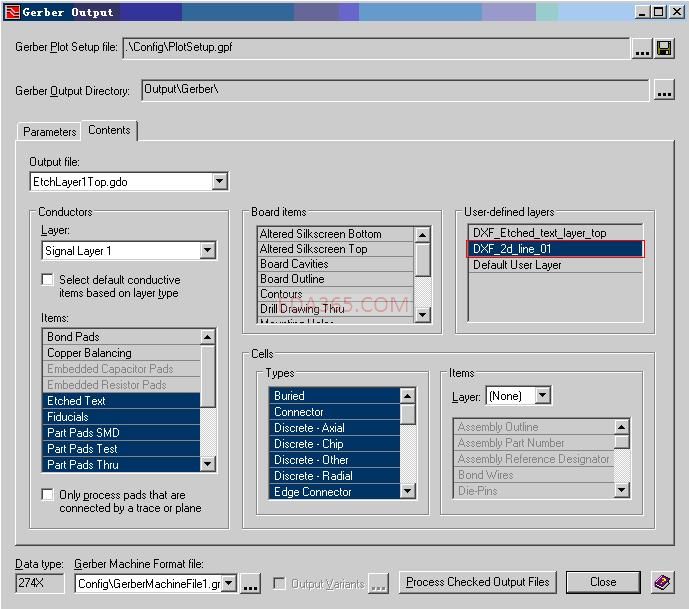

接在将DXF cell放置到想要的位置。也可以通过Cell Editor编辑这个Cell,缩放尺寸后再放置。4.在出光绘时,在将要显示LOGO的光绘层上选择DXF_2d_line_01层就可以了。我选择将LOGO出在顶走线层上。


下面是在CAM350中显示的顶层光绘效果。


这个方法应该可行

实现起来比较麻烦,可以将BMP直接转成DXF导入。

我觉得最简单的方法还是从别的板子里利用CIRCUIT COPY & MOVE命令选择DRAW进行COPY,在粘贴到需要LOGO的这个板子里

不错,学习

有点麻烦了

顶一个
