请教orcad to mentor wg2005 cell与symbol设置问题？

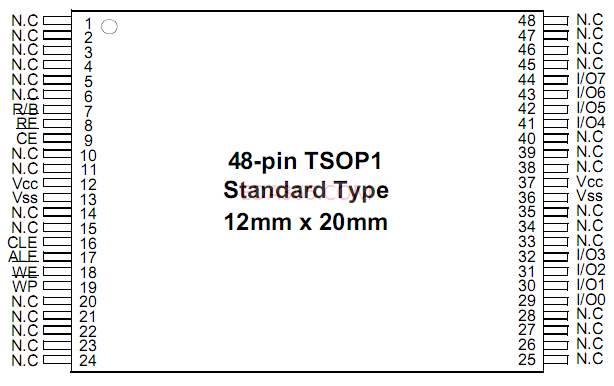

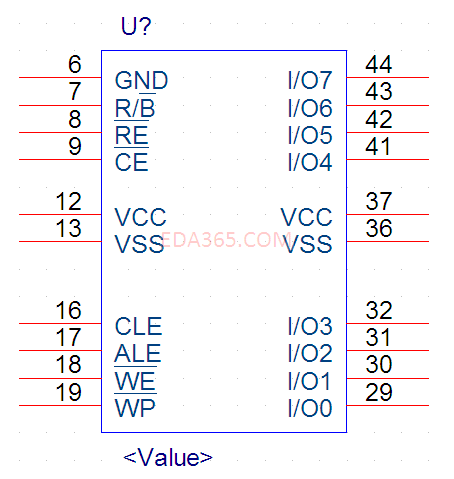

各位高手，我用的是orcad画原理图然后导入wg2005做pcb,请问一个cell的脚比symbol多时在做part的时候如何设置?例如一个ndna flash,symbol20个脚，cell是48个脚。如图：

在symbol中添加这样一条属性：SIGNAL=NC;1,2,3,4,5,6........（实际CELL中没有连接的引脚） 这样就能映射成功

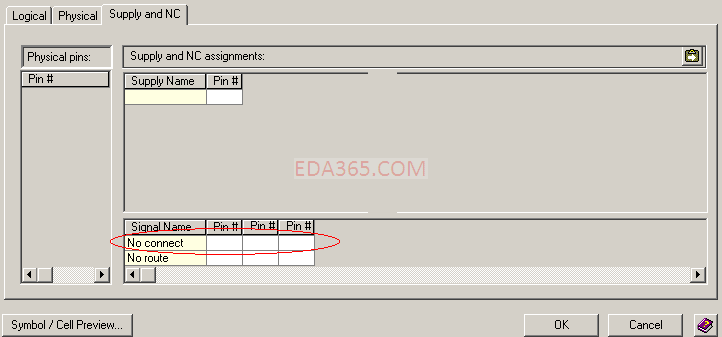

balsampear 你好，是在下面的这个图片中的地方修改吗?

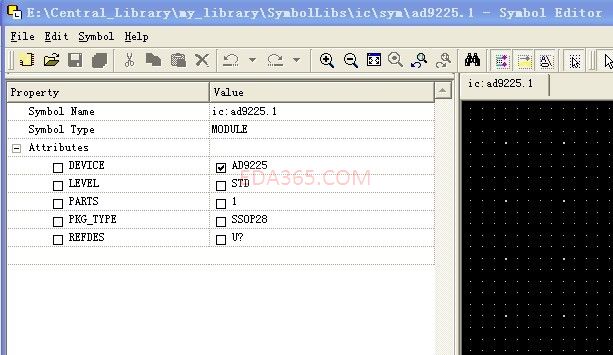

不是 是在中心库的symbol edit下直接添加 SIGNAL=NC;1,2,3,4,5,6 属性

balsampear ,可不可以截图片上来，说明下，先谢了！

小编用的是orcad ，不是dxdesigner，用dxdesigner的symbol editor不对吧

在ORCAD中该为CELL一样的48脚就好了

294821050yw  CELL和symbol 一样为48脚当然可以，现在就是想画出的原理图简洁一点，望有高手出来指点！

wg2005的cell做48脚的，因为你导oarcad的网表，建part可以不需要对应symbol的，也用48脚的。
