icx pro

有多条线需要仿真，特别是总线的时序

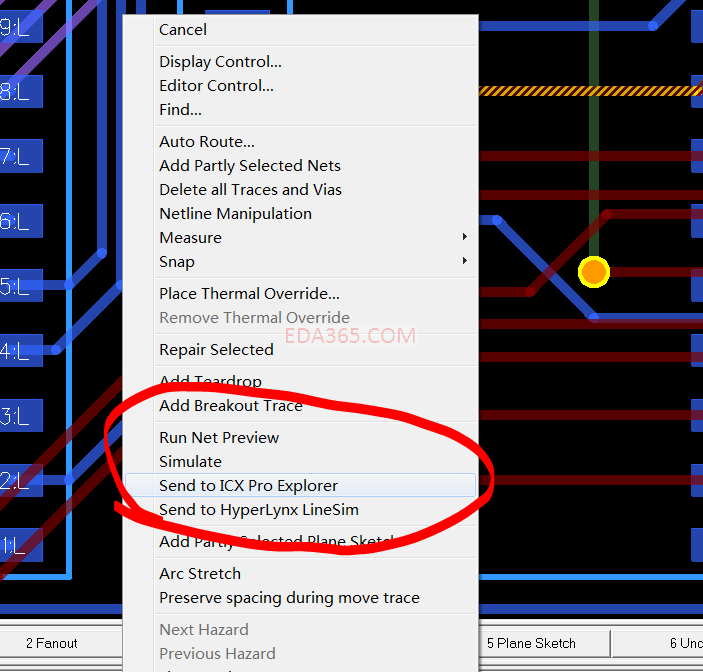

每次只能选择一条发送到icx pro中

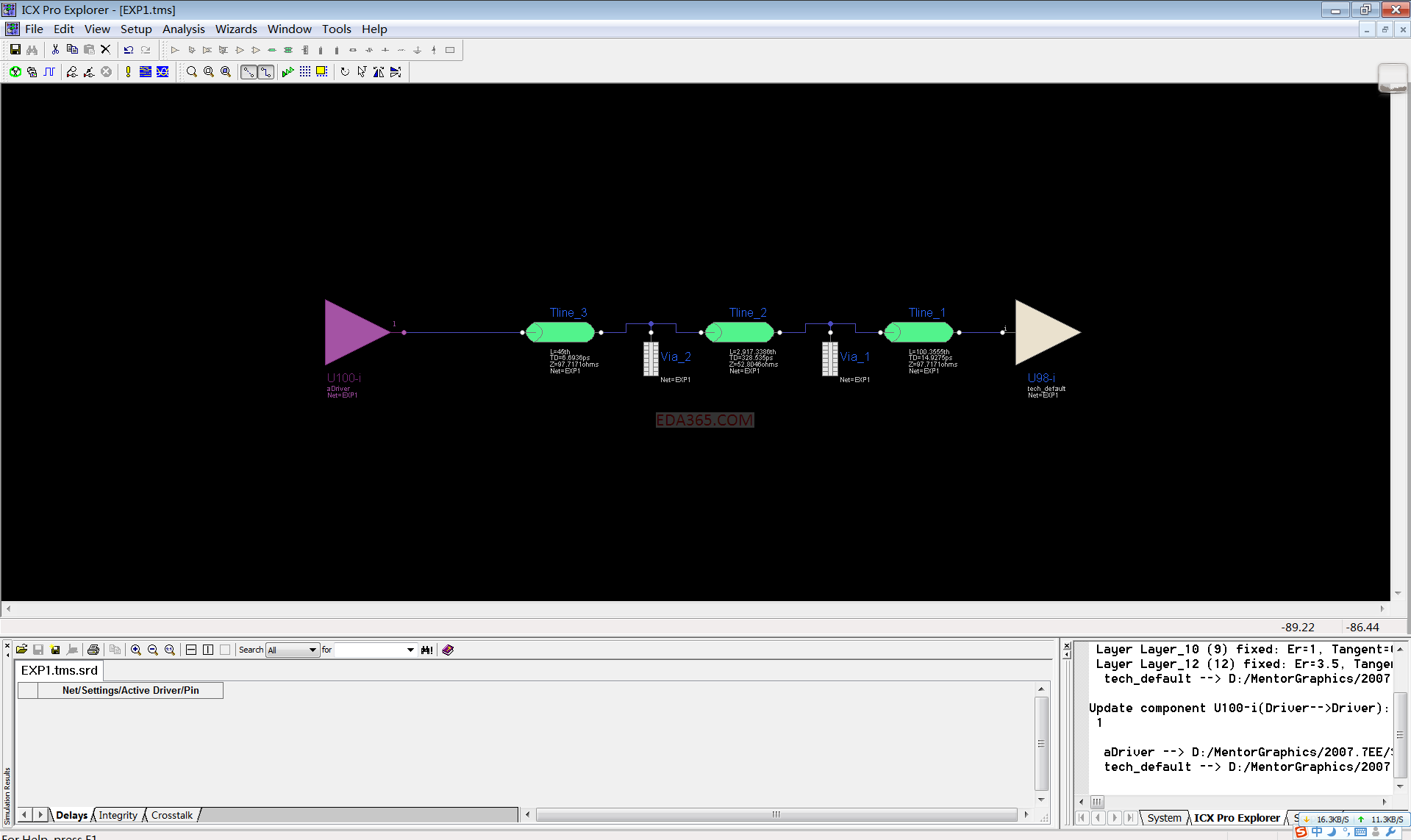

提取出来的拓扑结构，附好模型，保存，其他网络同样处理

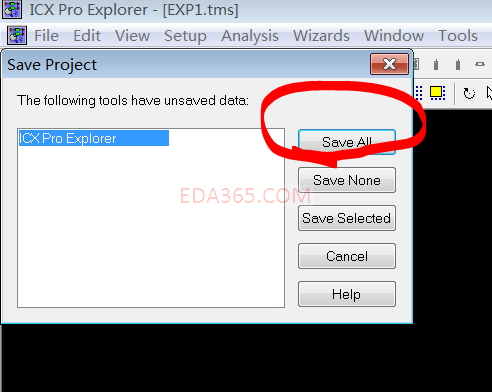

保存

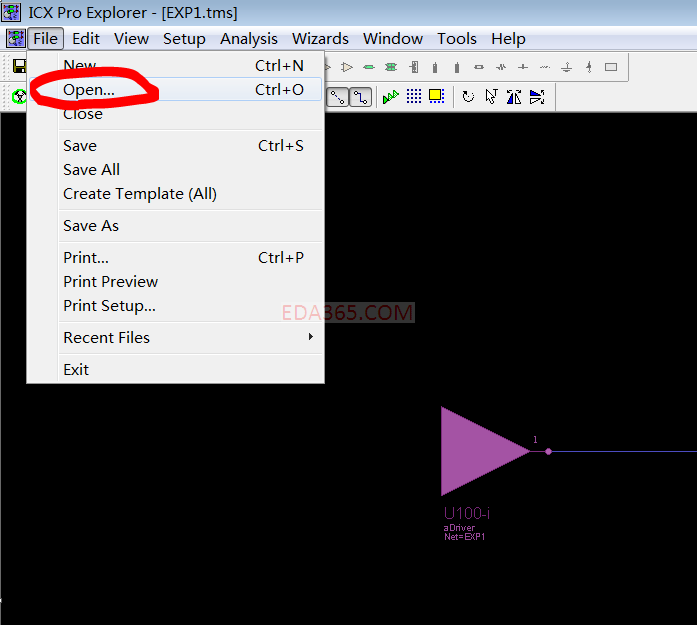

打开

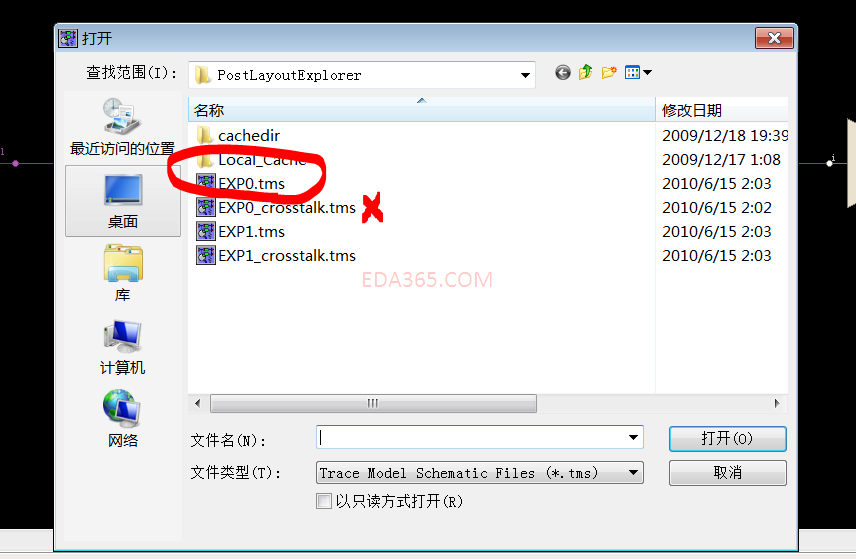

打开以前的网络

可以打开多个网络，但是一次只能仿真一条网络

仿真网络后出现波形。记住不要关闭它，后面需要 用

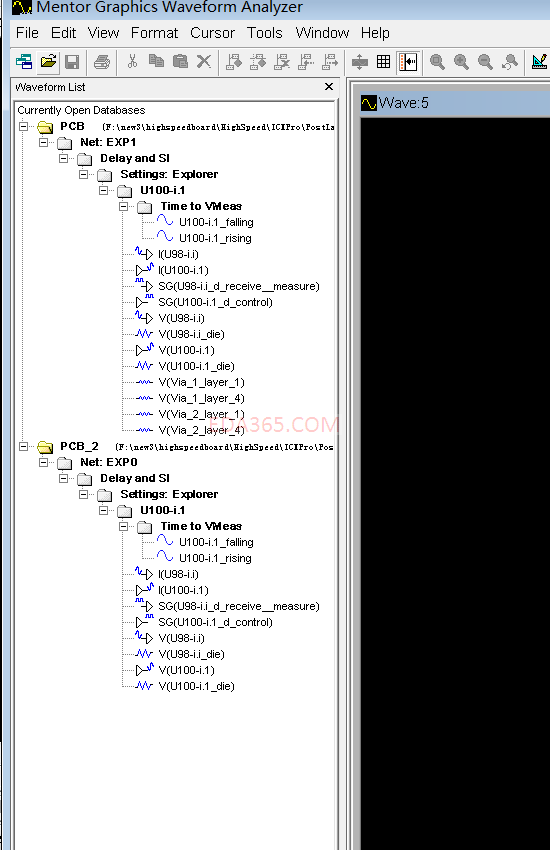

仿真剩下的网络，逐个仿真，不要关闭波形，wave analysis会记录每个结果

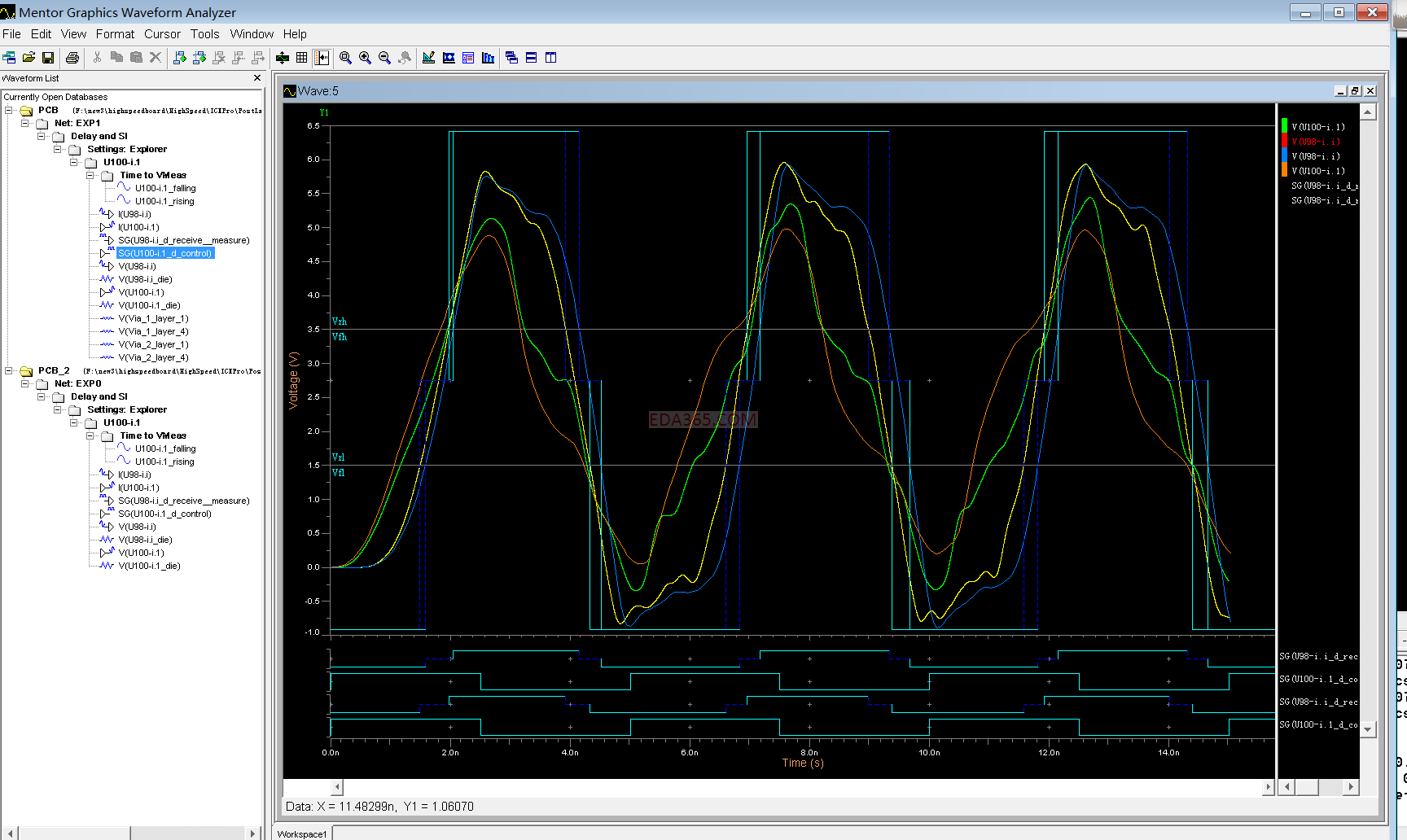

新建一个页面，把每次的结果放到一起，看最下面的四个，是不是时序查?

两个产品，icx pro主要是定义拓扑用的，集成到ee中，hyperlynx是独立的一个仿真器，可以接受第三方产品的版图做仿真。icx pro只有hyperlynx部分功能

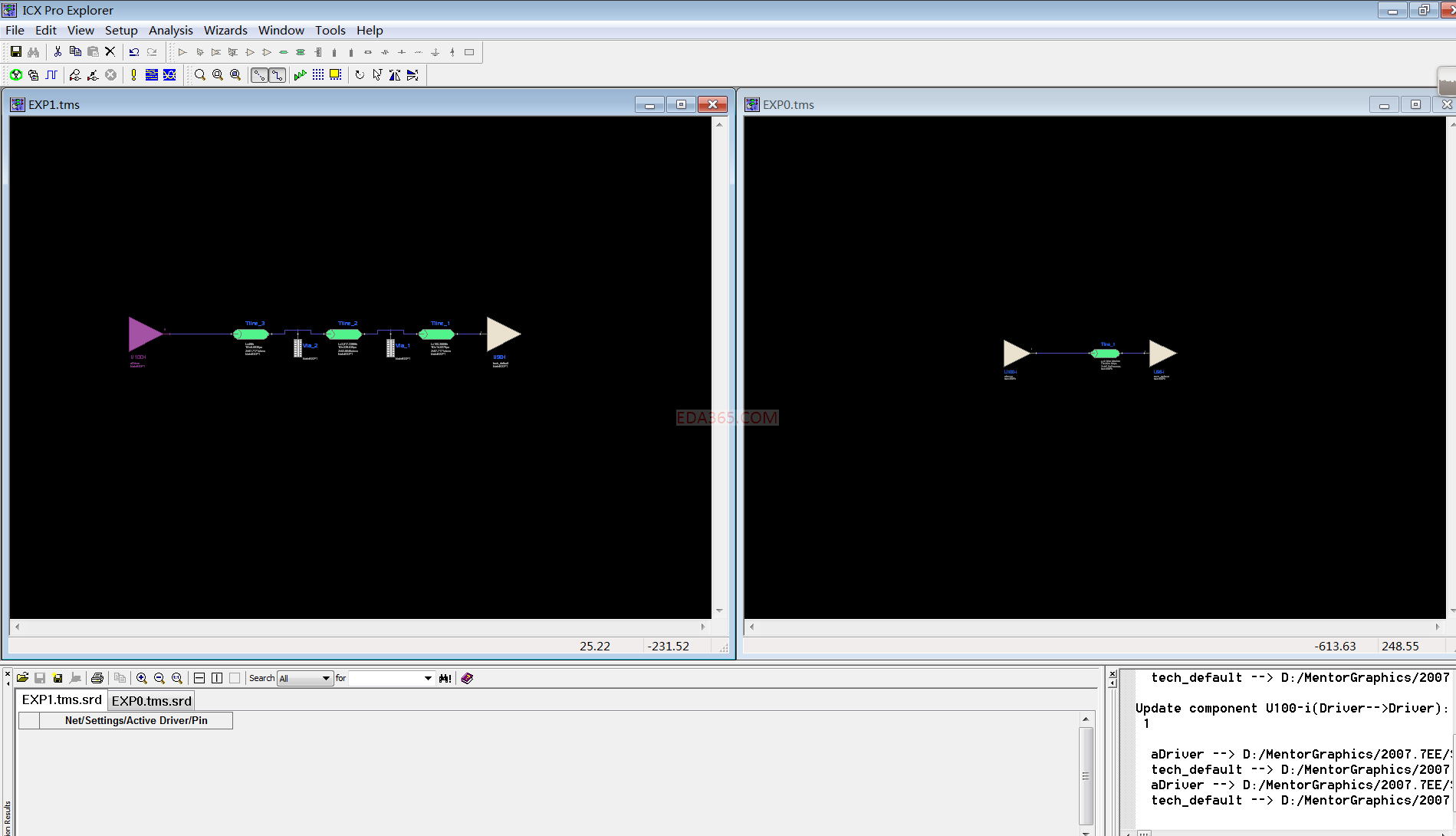

当所有的拓扑被复制到一个窗口的时候，只能仿真一条网络，如果需要同时仿真多条网络，必须用大电阻相互连接

hyperlynx不需要大电阻连接独立的网络，可惜，一次只能打开一个工程，总的来说还是icx pro好用点

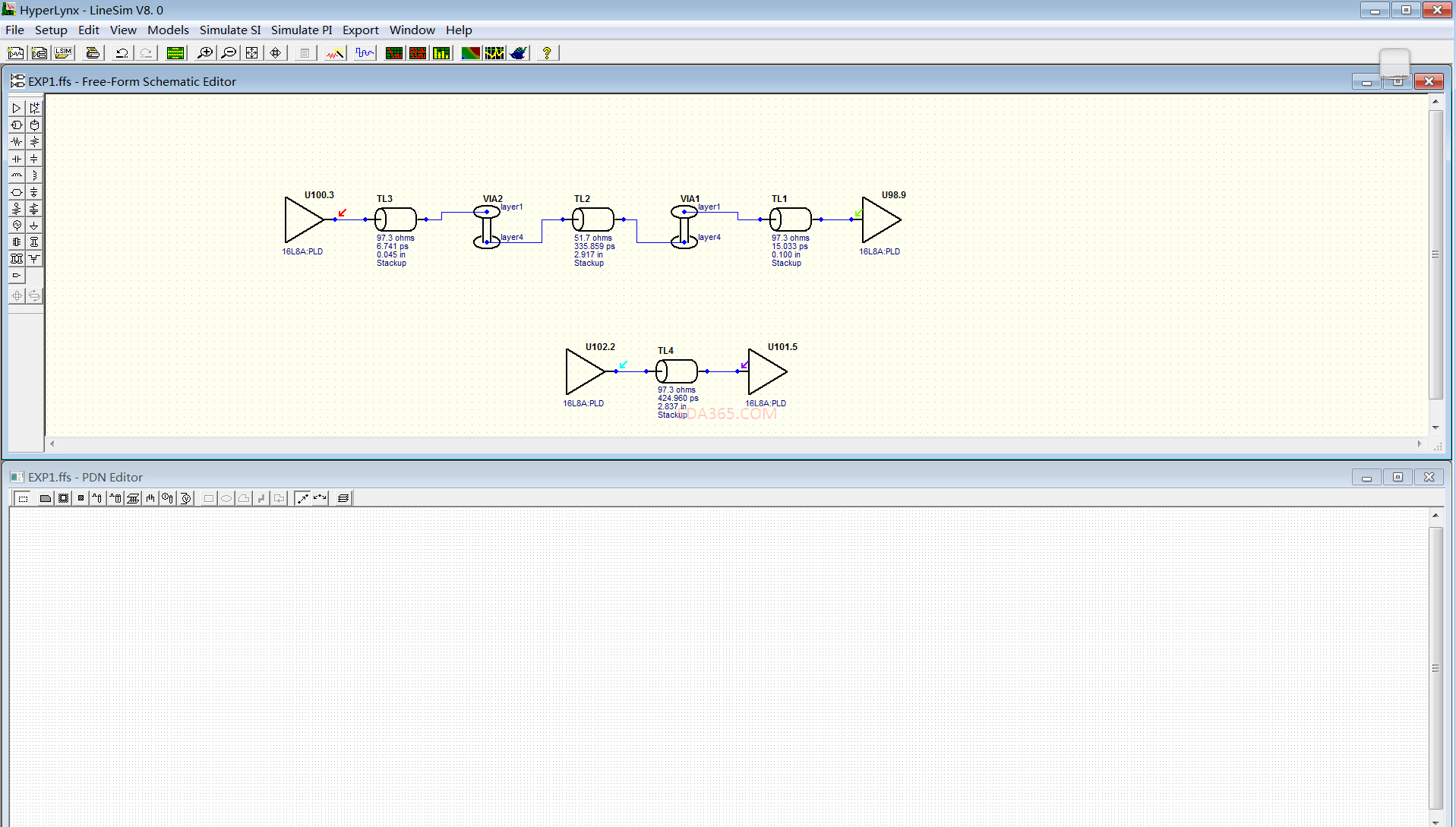

hyperlynx一次只能提取一条网络，并且一次只能打开一个工程，但是将网络放在一起不需要大电阻就可以同时仿真 ...

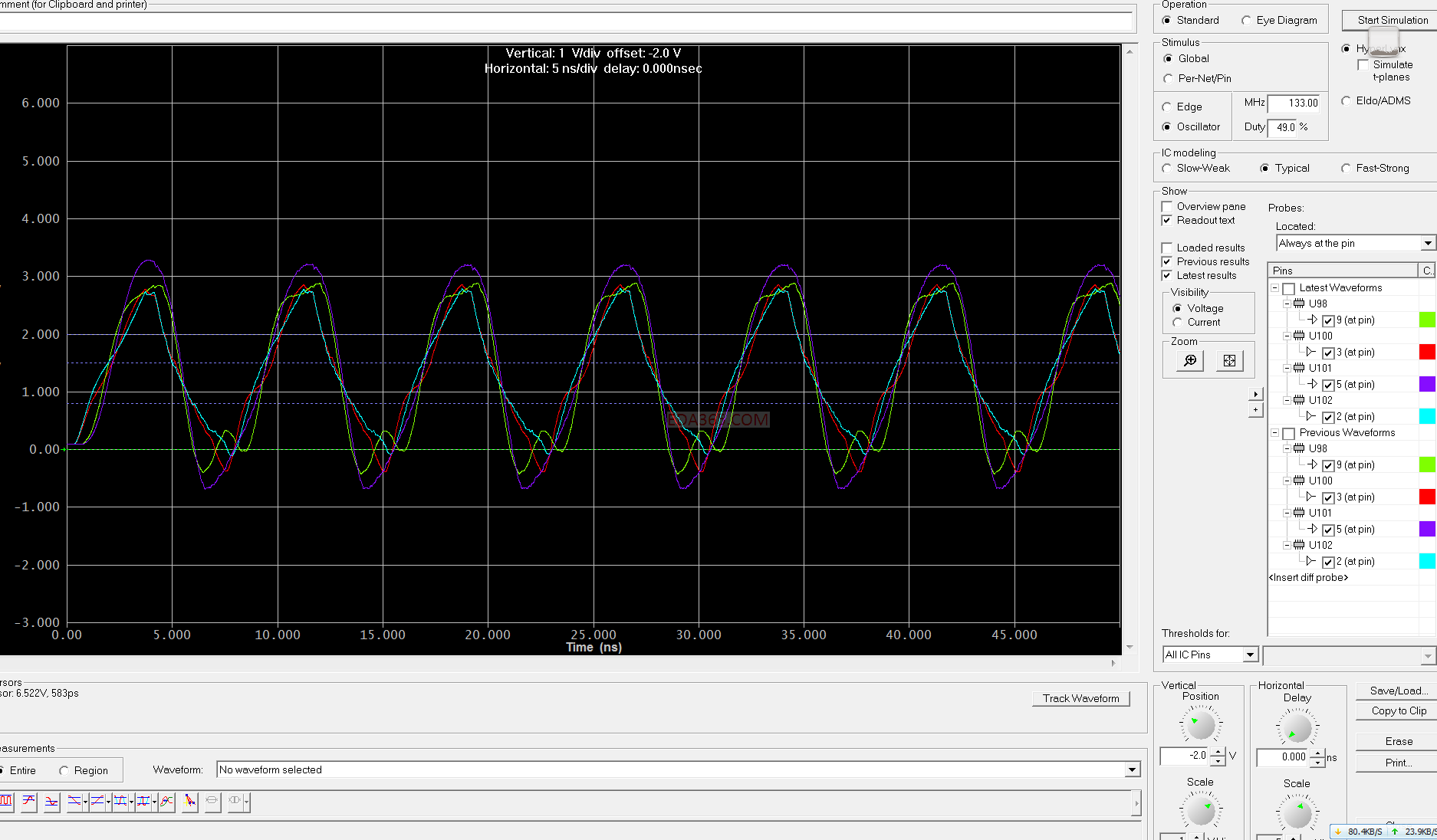

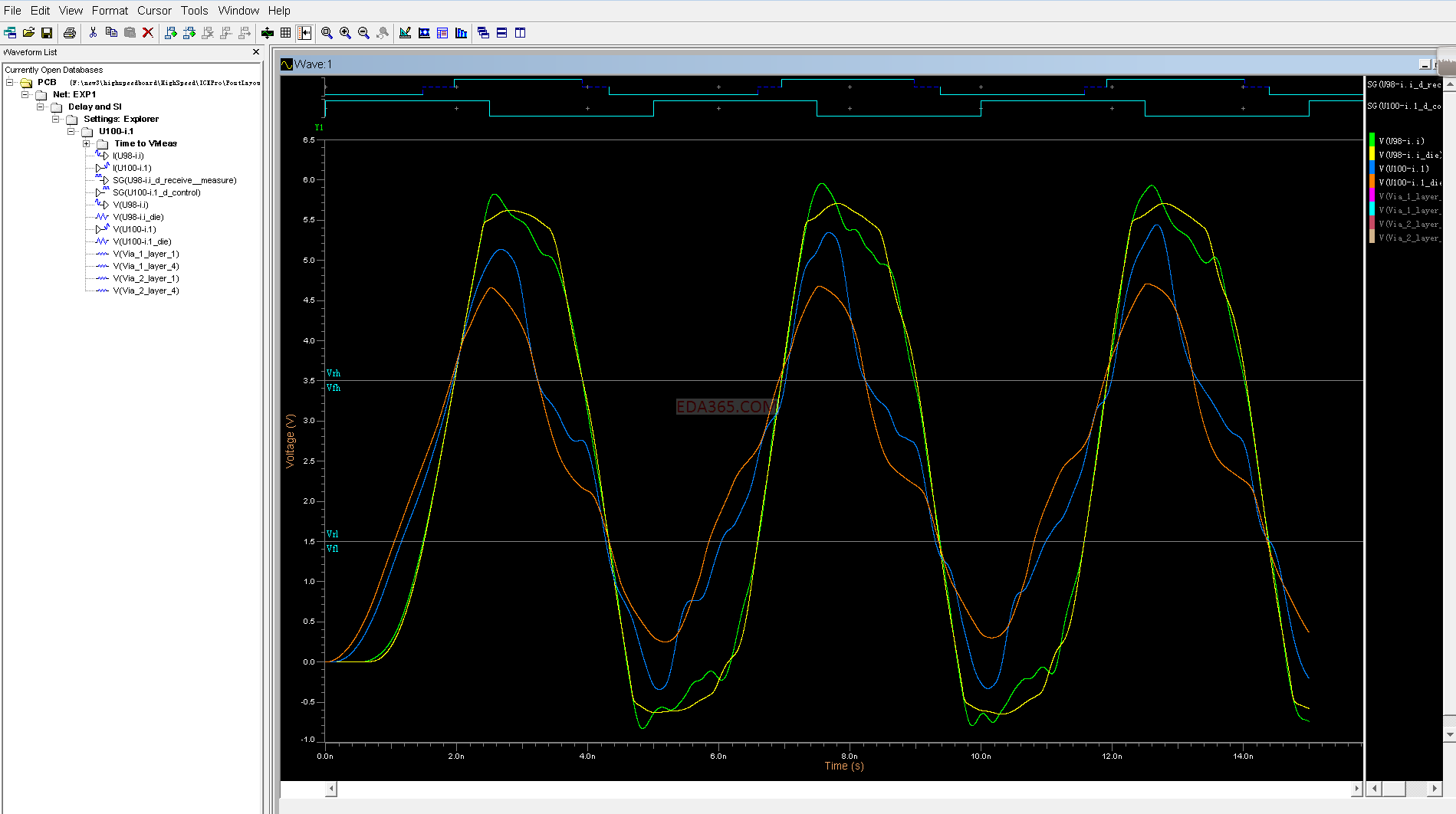

这个是仿真结果，其实很难测量时序

用的模型不一样，看到波形不同不要认为是两个软件的精度或可靠程度不一样，不过，两个软件的内核好像是不同的，也就是所谁都不是马甲

我就不明白一次能仿真多条线就那么难吗?

请问下 icx和hyperlynx有什么区别，请斑竹指点

谢谢斑竹
