ExpeditionPCB中封装的快速替换

时间：10-02 整理：3721RD 点击：

学ExpeditionPCB的一点心得，共享一下，欢迎大家指正。

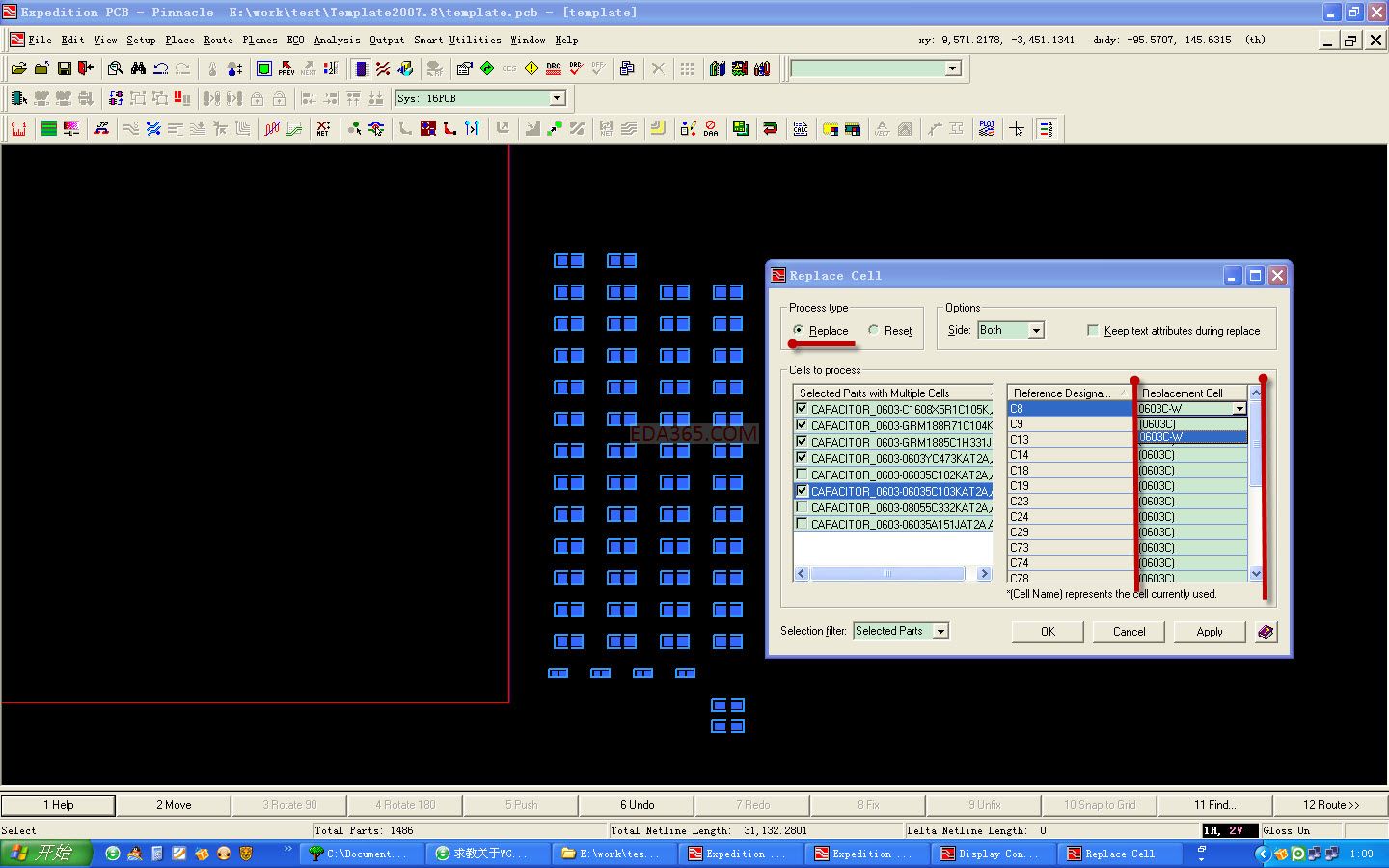

有时在布板时，一些期间，特别是阻容有时由于要采用波峰焊（或者方形焊盘的阻容，为了充分放在BGA电源管脚下换成圆形焊盘的封装）等要换一下封装，可以用ECO-》Replace Cell里。选Replace方式。进入布局模式，在左下角的Selection Filter里选Selected Parts。然后选择要替换封装的期间，在Cells to process里就会出现这些器件的Parts，勾上前面的勾在右边就会出现选择的器件位号，在Peplacement Cell就可以选择cell类型了，可以按住Shift等键多选。选后后，apply就可以替换封装了。
