mentor2007原理图检查中出来问题，劳烦那位大虾帮忙解决一下

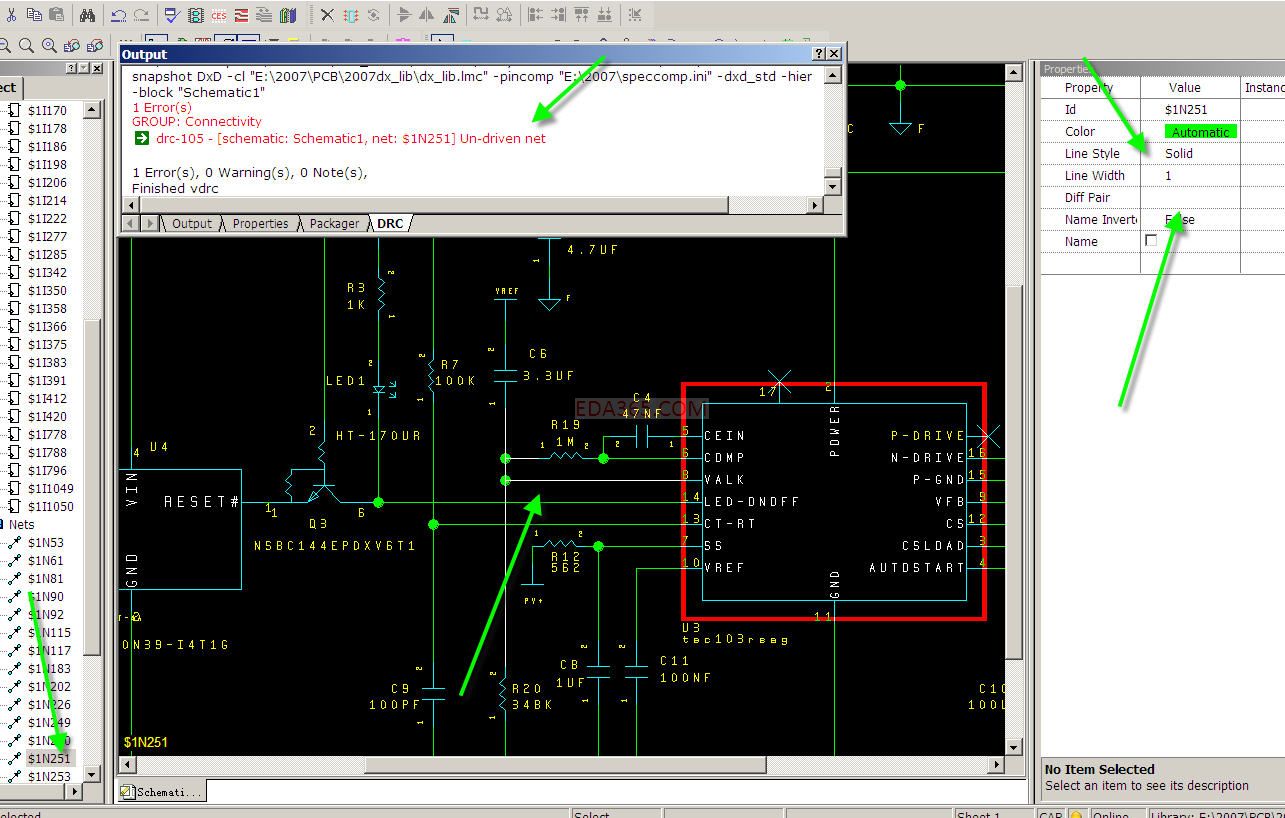

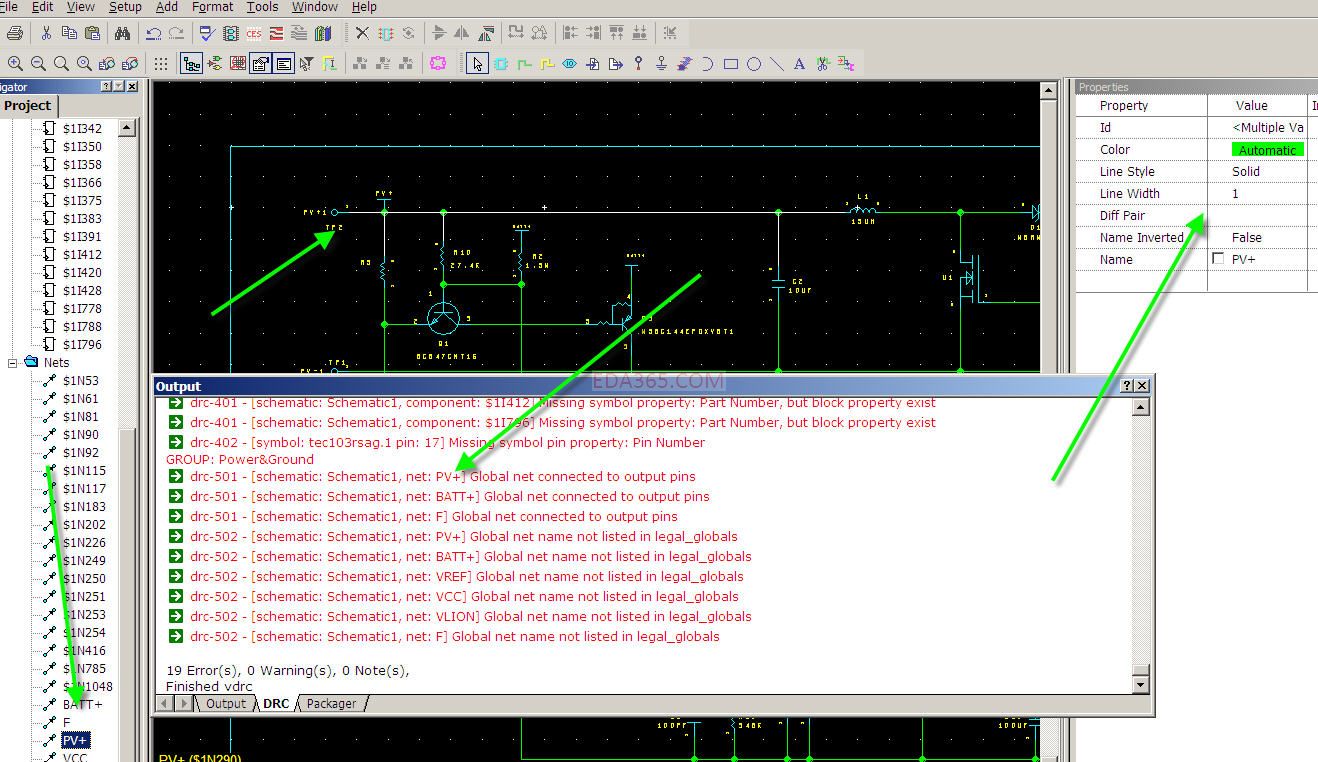

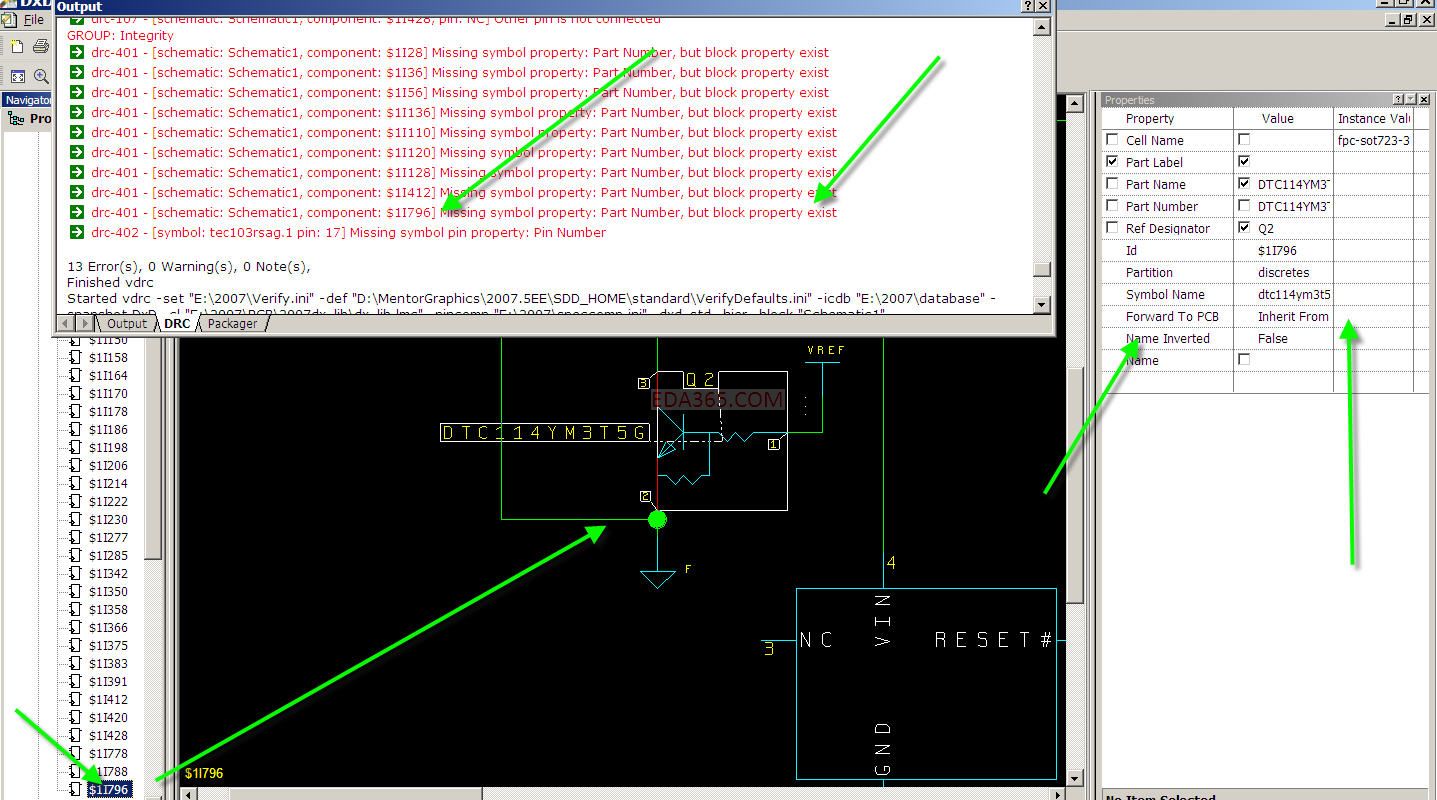

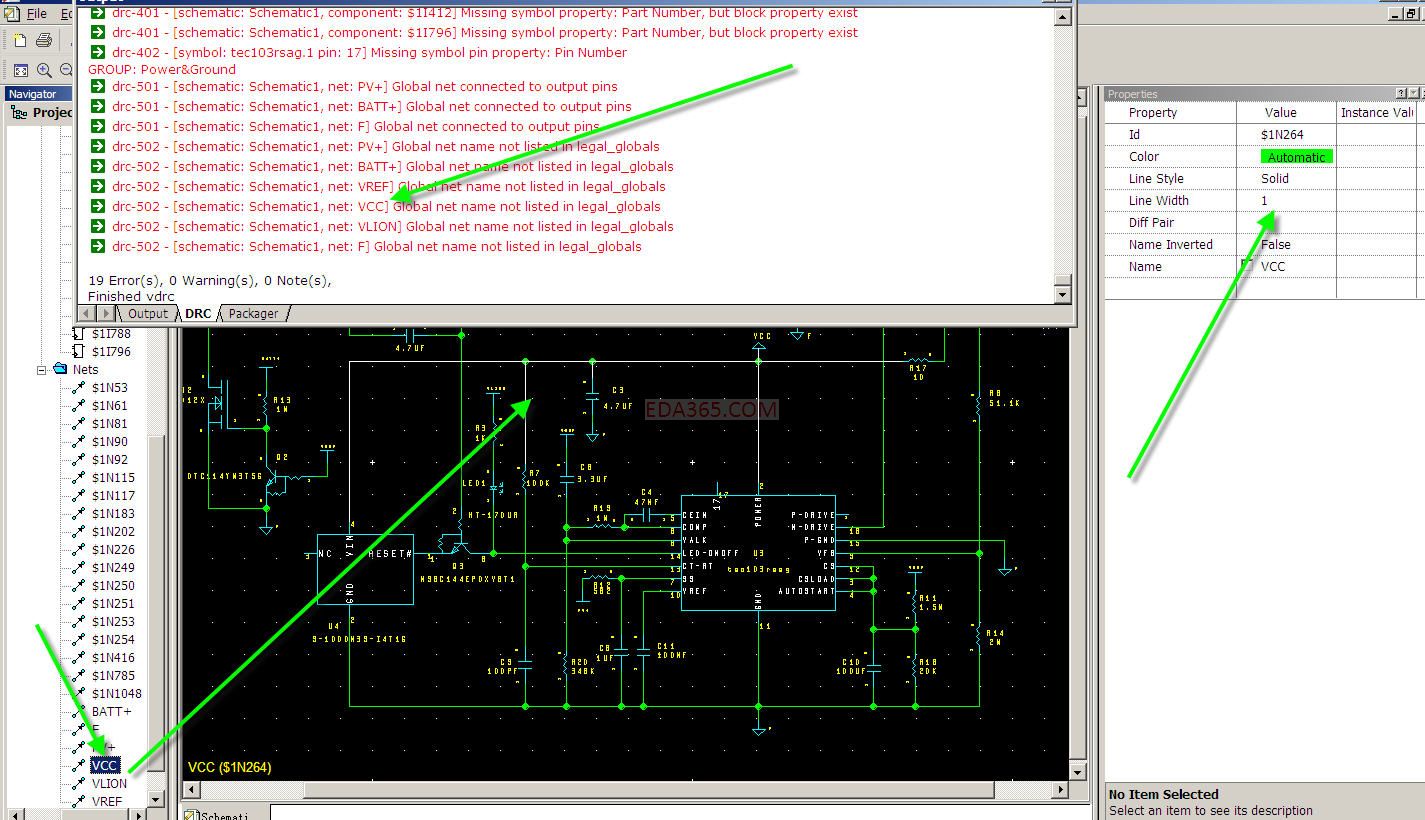

第一个图是说你中心库中的symbol的part number属性不存在，但是你原理图中的symbol的part number是存在的，所使用的symbol‘与库中的不同，其实ee2007在建库的时候就不需要在symbol中加入part number和pkg type等属性，在原理图package的时候会自动加上，简化了流程，但是，mentor是很严谨的，发现原理图和库不一样就会警告或出错，undrived net指你的输入管脚没有连接到输出管脚上，global net没有列入global list就不知道了！

好的，谢谢分享。
