Expedition PCB的约束管理器在什麽地方呀？

Expedition PCB的约束管理器在什麽地方呀?

就像allegro 里的constraint manager.

你可一看看 help

查找 CES

好像根本没有CES, 只有SETUP\NET Properties可用．

你說的是未集成CES的流程實用的約束管理工具，也可以用

首先要保证你安装了ces。其次看你用的是什么原理图工具，具体是哪个版本。

记得2004版本中需要如下设置：

1：添加环境变量MGC_ENABLE_CES，值为1；添加环境变量MGC_ENABLE_DCDV_CES，值为1。

2： 如果原理图是DC/DV，打开原理图，进入Project->Settings...，在Design页钩选Use CES for constraint entry；然后在Tools->Edit Constraints即可进入。

3：如果原理图是DX，则在Design Configurations里将Constrain in CES设为Enable。然后Tools->Setup Constraints即可进入。

2005版本则不用添加那两个环境变量。

太感谢小编了, 原来在Expedition PCB这边没有CES的界面.

那原理图里的CES规则就是通过NetList直接进入Expedition PCB，对吗?

Expedition PCB中也能进入CES啊，在Setup->Constraints下，不过首先需要在原理图中按上所述设置一下才行。

在forward菜单下，最上面一行，项目配置里面使能。

谢谢各位了！

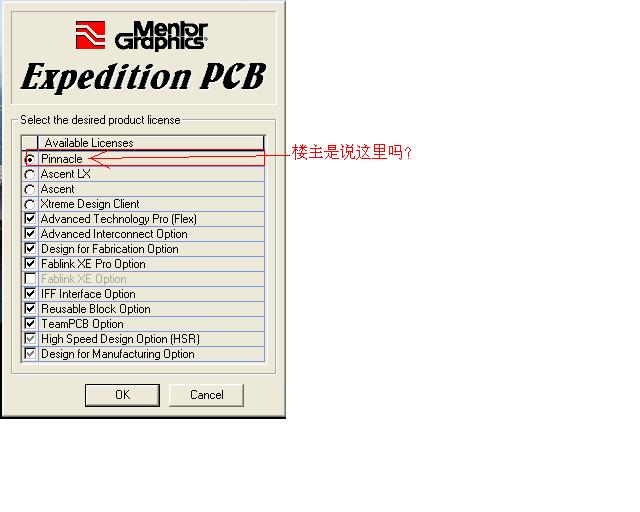

楼上兄弟所说的 forward菜单，是不是就是如图这样．

想学习monter软件的菜鸟，路过进来看看，以后还请大虾多多指教！

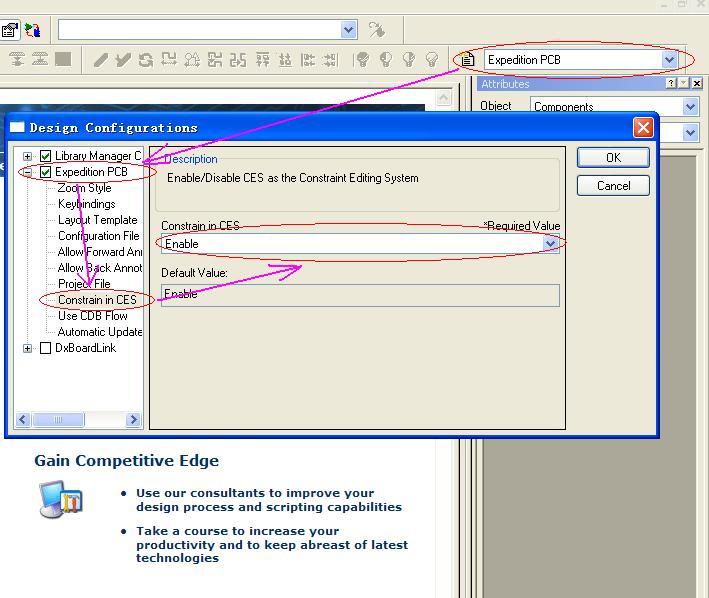

這是在 DxDesigner 中設置的方法 Enable CES
