orcad修改原理圖﹐怎么重新比較pcb

我看了很多人的發表。

只是說powerpcb產生一個eco﹐然后與orcad新生成的*asc

然后進行比較﹐但我試了﹐卻有個錯誤窗口說eco發生錯誤這是怎么回事﹐

是否有沒有好心人﹐能把這個過程用圖片來說明呢﹖﹖﹖

怎么就沒有高手嗎﹖﹖

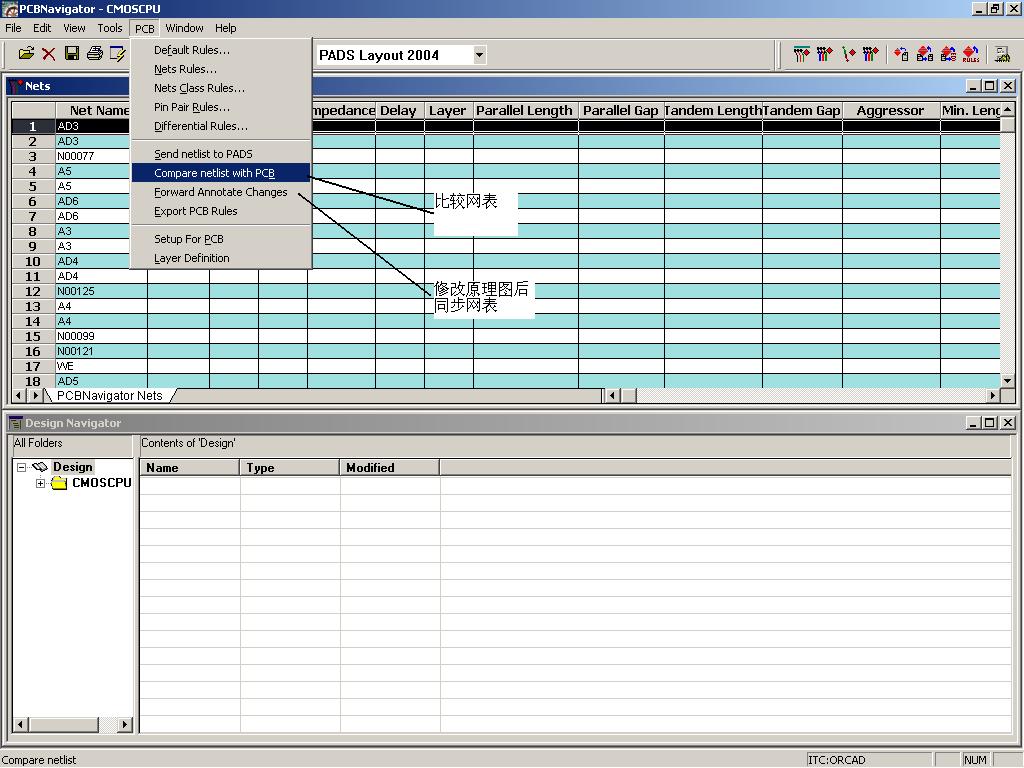

还是用 PCBNavigator吧，有比较命令，可以自动比较。

以下是引用okay007在2005-8-1 8:31:52的发言：还是用 PCBNavigator吧，有比较命令，可以自动比较。

我有这个软件，但是不知道怎么用啊?您有教程吗?能否发我一份?

uni-wisdom@163.com

将最新的ORCAD原理图生成网络表并导入到POWERPCB中并另存档，再在旧的POWERPCB图中运行菜单TOOLS/COMPARE NETLISTS 会出现一个对话框，在NEW DESIGN WITH CHANGES/NEW DESIGN项中选择刚存档的文件，然后在OUTPUT OPTIONS项中选中GENERATE ECO FILE 并选择存ECO文件的路径，奖各项选择好后点击RUN后就会产生ECO文件，然后用FILE菜单下的命令将ECO文件即可。

xiaoqt.

谢谢你的提示，我回去试试，我最近在办公室总是打不开这个网站

xiaoqt:

在orcad畫原理圖時我應該怎么可以把廠商商標導進去。

以下是引用网上邻居在2005-8-1 8:36:48的发言：

我有这个软件，但是不知道怎么用啊?您有教程吗?能否发我一份?

uni-wisdom@163.com

您好，我也没有好的教程，只是简单用而已。

我已經會了。okay007

thanks for your help！
