例说FPGA连载80：TXT文本阅读器设计之功能概述

特权同学，版权所有

配套例程和更多资料下载链接：

http://pan.baidu.com/s/1c0nf6Qc

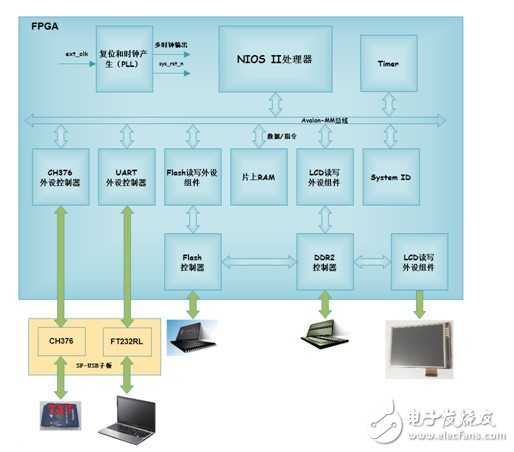

         本实例是在工程实例8的基础上，完善了Flash对字库的存储和显示功能；同时增加了CH376芯片的控制外设组件，用于实现SD卡中TXT文本的读取操作。本实例的基本功能框图如图16.1所示。

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image004.giffile:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image004.gif

图16.1 工程实例14功能框图

         本实例实现的基本功能如下：

●  通过UART外设（SF-USB子板的芯片FT232RL）传输3张图片给NIOS II处理器，并最终存储在Flash中，作为TXT文本显示的背景图像；

●  使用UART外设传输16*16、32*32、64*64三种大小的GB3212汉字给NIOS II处理器，并最终存储在Flash中，用于液晶屏上的字符显示；

●  Nand Flash和DDR2 SDRAM的读写操作；

●  CH376芯片的基本驱动控制，实现SD卡的读写访问，NIOS II处理器将读取SD卡中TXT文本的内容，通过Flash中的字库字模的译码，在液晶屏上显示实际字符；

●  NIOS II系统及其基本组件（如片内RAM、定时器Timer、JTAG UART、System ID等）的构建；

●  800*480的7寸LCD显示驱动。
