线性电路_RC组合电路

RC的串联电路，兼具纯电阻串联和纯电容串联的特性，只能通过交流电，频率低时阻抗大（1/(2pi*fC)）,频率高时阻抗小，达到一定频率之后，阻抗便取决于电阻；

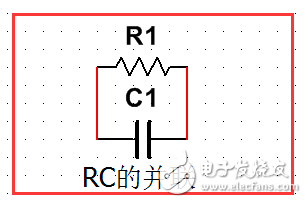

2）RC的并联

RC的并联电路，兼具纯电阻串联和纯电容串联的特性，能够通过交流电和直流电，频率低时总阻抗取决于电阻，频率高时阻抗变小，达到一定频率之后，阻抗便取决于电容；

3）RC低通滤波

      顾名思义，允许低频信号通过，印制高频信号通过；当流过R1的信号高频分量较多时，C1的阻抗越小，此时大部分高频信号通过电容C1流向地；当通过R1的低频较多时，C1的阻抗较大，大部分低频信号会输出；

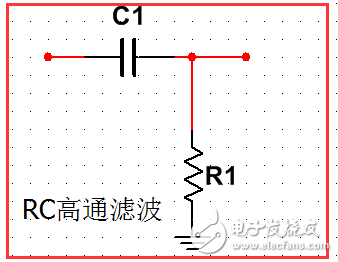

4）RC高通滤波

顾名思义，允许高频信号通过，印制低频信号通过；当流向C1的信号高频分量较多时，C1的阻抗会很小，大部分高频信号通过，但当低频较多时，C1的阻抗很大（1/(2pi*f*C )），所以低频被印制；

5)RC积分电路

当RC的乘积较小时，基于电容的充放电原理，输入矩形脉冲波，输出锯齿波或三角波，若输入锯齿波，输出类抛物线波；

6）RC微分电路

当RC的乘积较小时，输入矩形脉冲波，在电阻的两端得到正负相间的脉冲，脉冲与矩形脉冲波的上升沿河下降沿同步；

7）RC耦合电路

       当RC较大时，电容主要起隔直通交的作用，允许输入信号的交流成分通过，因此能够将输入信号的电压整体向上或向下平移；
