+TMS320C6748第一个程序跑马灯+基本程序的调试运行方法

时间：10-02 整理：3721RD 点击：
上个星期做完开箱后就忙的要死，今天总算是忙里偷闲的体验了一下广州创龙的这块板子。运行了第一个程序。点亮LED灯。
这次实验用到的是创龙公司提供的GPIO_LED程序。
首先，用CCS5.1打开程序

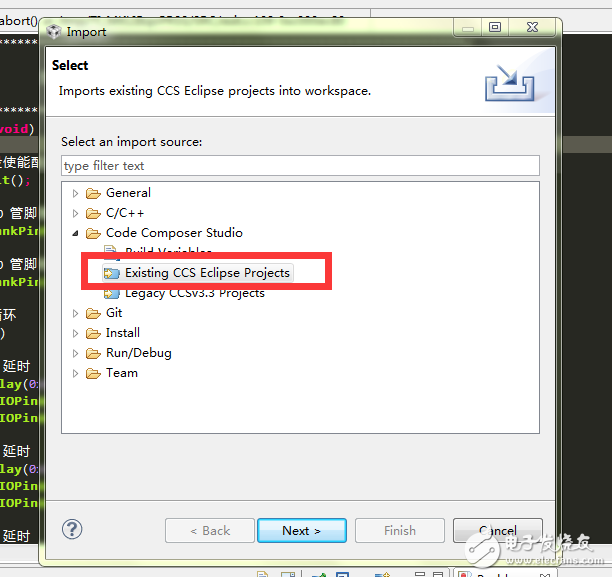

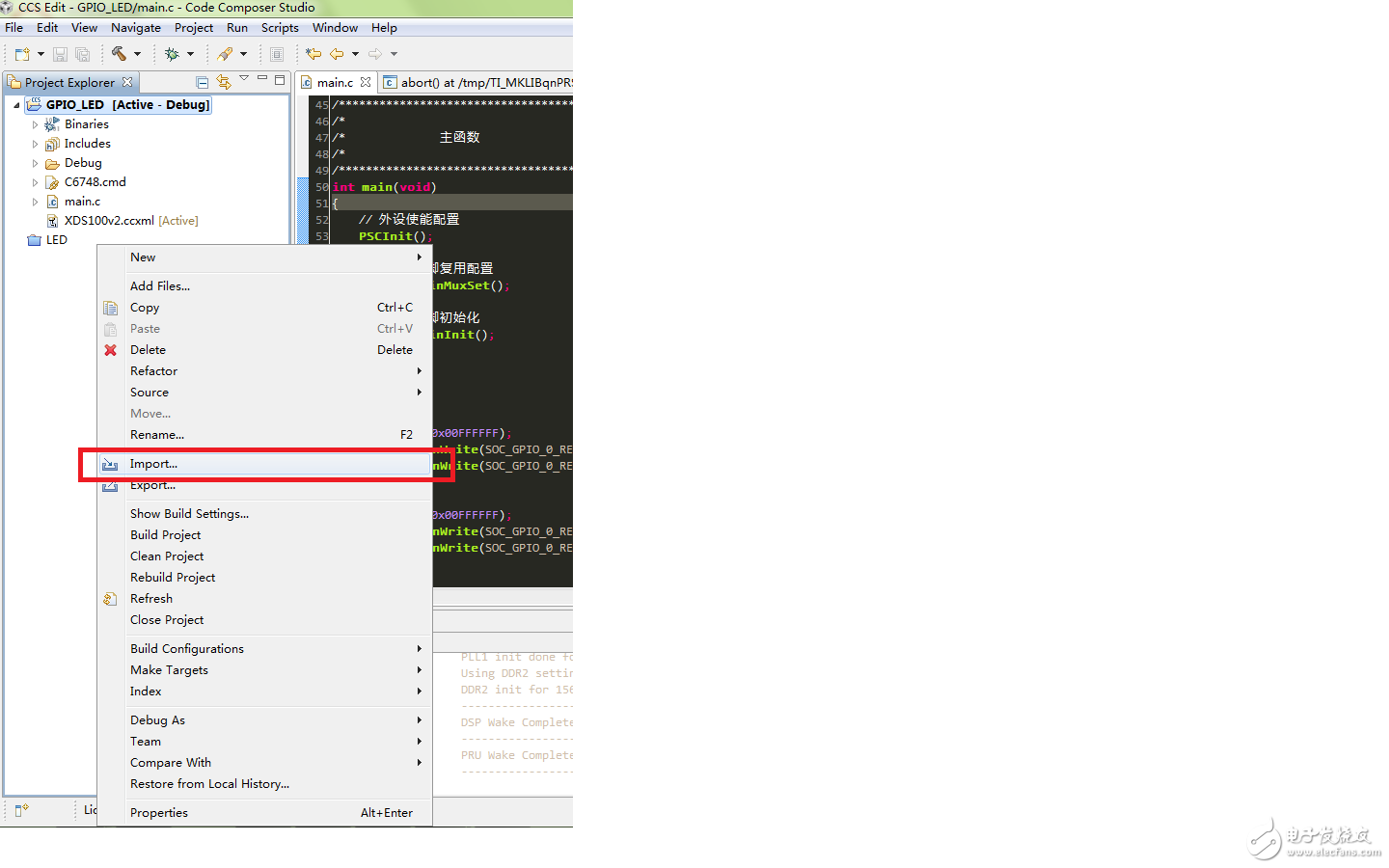

在CCS界面左边的工作空间列表单击右键，选择import。选择Existing CCS Eclipse projects。然后打开你选择你的工程所在的文件夹，CCS会自动识别该文件夹下的工程文件，选择自己需要的文件打开。在这里我们选择的是GPIO_LED。

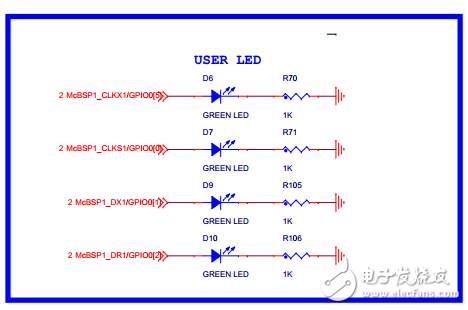

GPIO_LED程序主要是通过对LED灯正极输出高电平来使LED发光二极管导通。这个程序的重点在于控制GPIO口输出高低电平。
在TMS320C6748中，对GPIO的配置主要有四个步骤
1. 使能通用输入输出端口外设（GPIO）；
2. 配置GPIO口为普通GPIO，在这里我们只需要配置LED所在的GPIO00、GPIO01、GPIO02、GPIO05；
3. 配置GPIO口的输入输出。在这里我们配置为输出；
4. 配置GPIO口的高低电平。我们这里控制LED灯高电平为亮，低电平为灭。

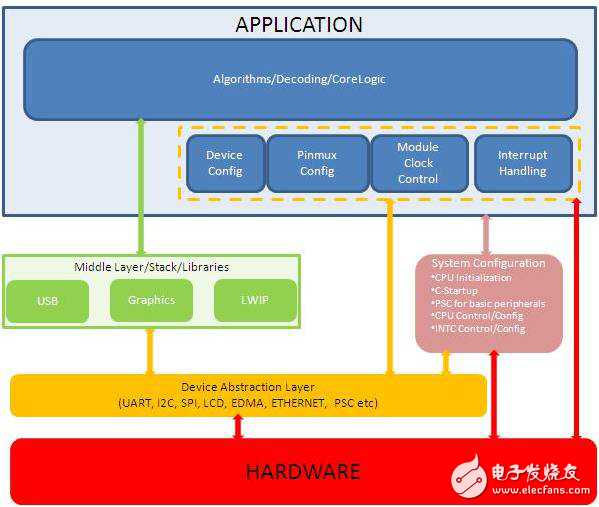

在编程过程中我们使用了StarterWare库，使用StarterWare库可以让我们避免去直接操作寄存器，降低了开发难度，提高了开发效率。其他好处大家都知道这里就不多说了


废话不说了

  1. #include "TL6748.h"                 // 创龙 DSP6748 开发板相关声明

  3. #include "hw_types.h"               // 宏命令
  4. #include "hw_syscfg0_C6748.h"       // 系统配置模块寄存器
  5. #include "soc_C6748.h"              // DSP C6748 外设寄存器

  7. #include "psc.h"                    // 电源与睡眠控制宏及设备抽象层函数声明
  8. #include "gpio.h"                   // 通用输入输出口宏及设备抽象层函数声明

  10. /****************************************************************************/
  11. /*                                                                          */
  12. /*              宏定义                                                      */
  13. /*                                                                          */
  14. /****************************************************************************/
  15. // 软件断点
  16. #define SW_BREAKPOINT   asm(" SWBP 0 ");

  18. /****************************************************************************/
  19. /*                                                                          */
  20. /*              全局变量                                                    */
  21. /*                                                                          */
  22. /****************************************************************************/

  24. /****************************************************************************/
  25. /*                                                                          */
  26. /*              函数声明                                                    */
  27. /*                                                                          */
  28. /****************************************************************************/
  29. // 外设使能配置
  30. void PSCInit(void);
  31. // GPIO 管脚复用配置
  32. void GPIOBankPinMuxSet();
  33. // GPIO 管脚初始化
  34. void GPIOBankPinInit();
  35. // 延时
  36. void Delay(unsigned int n);

  38. /****************************************************************************/
  39. /*                                                                          */
  40. /*              主函数                                                      */
  41. /*                                                                          */
  42. /****************************************************************************/
  43. int main(void)
  44. {
  45.         // 外设使能配置
  46.         PSCInit();

  48.         // GPIO 管脚复用配置
  49.         GPIOBankPinMuxSet();

  51.         // GPIO 管脚初始化
  52.         GPIOBankPinInit();

  54.         // 主循环
  55.         for(;;)
  56.         {
  57.                 // 延时
  58.                 Delay(0x00FFFFFF);
  59.             GPIOPinWrite(SOC_GPIO_0_REGS, 3, GPIO_PIN_LOW);    // D10 灭 GPIO0[2]
  60.                 GPIOPinWrite(SOC_GPIO_0_REGS, 1, GPIO_PIN_HIGH);   // D7  亮 GPIO0[0]

  62.                 // 延时
  63.                 Delay(0x00FFFFFF);
  64.                 GPIOPinWrite(SOC_GPIO_0_REGS, 1, GPIO_PIN_LOW);    // D7  灭 GPIO0[0]
  65.                 GPIOPinWrite(SOC_GPIO_0_REGS, 6, GPIO_PIN_HIGH);   // D6  亮 GPIO0[5]

  67.                 // 延时
  68.                 Delay(0x00FFFFFF);
  69.                 GPIOPinWrite(SOC_GPIO_0_REGS, 6, GPIO_PIN_LOW);    // D6  灭 GPIO0[5]
  70.                 GPIOPinWrite(SOC_GPIO_0_REGS, 2, GPIO_PIN_HIGH);   // D9  亮 GPIO0[1]

  72.                 // 延时
  73.                 Delay(0x00FFFFFF);
  74.                 GPIOPinWrite(SOC_GPIO_0_REGS, 2, GPIO_PIN_LOW);    // D9  灭 GPIO0[1]
  75.                 GPIOPinWrite(SOC_GPIO_0_REGS, 3, GPIO_PIN_HIGH);   // D10 亮 GPIO0[2]
  76.         }
  77. }

  79. /****************************************************************************/
  80. /*                                                                          */
  81. /*              PSC 初始化                                                  */
  82. /*                                                                          */
  83. /****************************************************************************/
  84. void PSCInit(void)
  85. {
  86.         // 使能 GPIO 模块
  87.         // 对相应外设模块的使能也可以在 BootLoader 中完成
  88.     PSCModuleControl(SOC_PSC_1_REGS, HW_PSC_GPIO, PSC_POWERDOMAIN_ALWAYS_ON, PSC_MDCTL_NEXT_ENABLE);
  89. }

  91. /****************************************************************************/
  92. /*                                                                          */
  93. /*              GPIO 管脚复用配置                                           */
  94. /*                                                                          */
  95. /****************************************************************************/
  96. void GPIOBankPinMuxSet(void)
  97. {
  98.         // 配置相应的 GPIO 口功能为普通输入输出口
  99.         // 底板 LED
  100.         GPIOBank0Pin0PinMuxSetup();
  101.         GPIOBank0Pin1PinMuxSetup();
  102.         GPIOBank0Pin2PinMuxSetup();
  103.         GPIOBank0Pin5PinMuxSetup();
  104. }

  106. /****************************************************************************/
  107. /*                                                                          */
  108. /*              GPIO 管脚初始化                                             */
  109. /*                                                                          */
  110. /****************************************************************************/
  111. void GPIOBankPinInit(void)
  112. {
  113.         // 配置 LED 对应管脚为输出管脚
  114.     // OMAPL138 及 DSP C6748 共有 144 个 GPIO
  115.         // 以下为各组 GPIO BANK 起始管脚对应值
  116.     // 范围 1-144
  117.         // GPIO0[0] 1
  118.     // GPIO1[0] 17
  119.         // GPIO2[0] 33
  120.     // GPIO3[0] 49
  121.         // GPIO4[0] 65
  122.     // GPIO5[0] 81
  123.         // GPIO6[0] 97
  124.         // GPIO7[0] 113
  125.         // GPIO8[0] 129

  127.         // 核心板 LED
  128.     GPIODirModeSet(SOC_GPIO_0_REGS, 109, GPIO_DIR_OUTPUT);  // GPIO6[12]
  129.     GPIODirModeSet(SOC_GPIO_0_REGS, 110, GPIO_DIR_OUTPUT);  // GPIO6[13]

  131.     // 底板 LED
  132.     GPIODirModeSet(SOC_GPIO_0_REGS, 1, GPIO_DIR_OUTPUT);    // D7  GPIO0[0]
  133.     GPIODirModeSet(SOC_GPIO_0_REGS, 2, GPIO_DIR_OUTPUT);    // D9  GPIO0[1]
  134.     GPIODirModeSet(SOC_GPIO_0_REGS, 3, GPIO_DIR_OUTPUT);    // D10 GPIO0[2]
  135.     GPIODirModeSet(SOC_GPIO_0_REGS, 6, GPIO_DIR_OUTPUT);    // D6  GPIO0[5]
  136. }

  138. /****************************************************************************/
  139. /*                                                                          */
  140. /*              延时                                                        */
  141. /*                                                                          */
  142. /****************************************************************************/
  143. void Delay(unsigned int n)
  144. {
  145.         unsigned int i;

  147.         for(i=n;i>0;i--);
  148. }

复制代码




在这里插入一个CCS的使用技巧，对于程序中繁多的函数，我们可以通过按住Ctrl+单击程序的方法来直接查询程序的定义。

下面介绍一下GPIO配置是用到的库函数及其作用
PSCModuleControl（）   使能相应的外设模块。在这里我们只使能了GPIO0一个模块。
GPIOBank0Pin0PinMuxSetup( )    配置GPIO00为普通输入输出口。其他引脚也是一样。
GPIODirModeSet（）   设置管脚的方向
GPIODirModeSet(SOC_GPIO_0_REGS, 1, GPIO_DIR_OUTPUT);   设置GPIO00为输出口。
GPIOPinWrite（）    改变当前管脚状态。
GPIOPinWrite(SOC_GPIO_0_REGS, 1, GPIO_PIN_LOW);  GPIO00输出低电平。
GPIOPinRead（）    读取当前管脚状态。
目前点亮LED灯就用到了这些库函数，如果大家还需要使用别的GPIO功能，可以在gpio.h头文件中查看。
程序编写完成后，我们可以通过DEBUG模式调试程序。
首先保证硬件连接正确。如图。JTAG接口是有指向性的所以不要担心连接错误。
配置.ccxml文件：双击工作空间中的XDS100V2.ccxml文件。
因为创龙寄来的是XDS100V3的仿真器，所以选择Texas Instruments XDS100V3 USB Emulator。下面选择TMS320C6748。点击SAVE。点击test connection。 会显示JATG连接成功。


右击工程选择build project
状态栏显示已近建立了GPIO_LED.out 文件**** Build Finished ****。说明我们程序没有问题。
单击菜单栏RUN--DEBUG

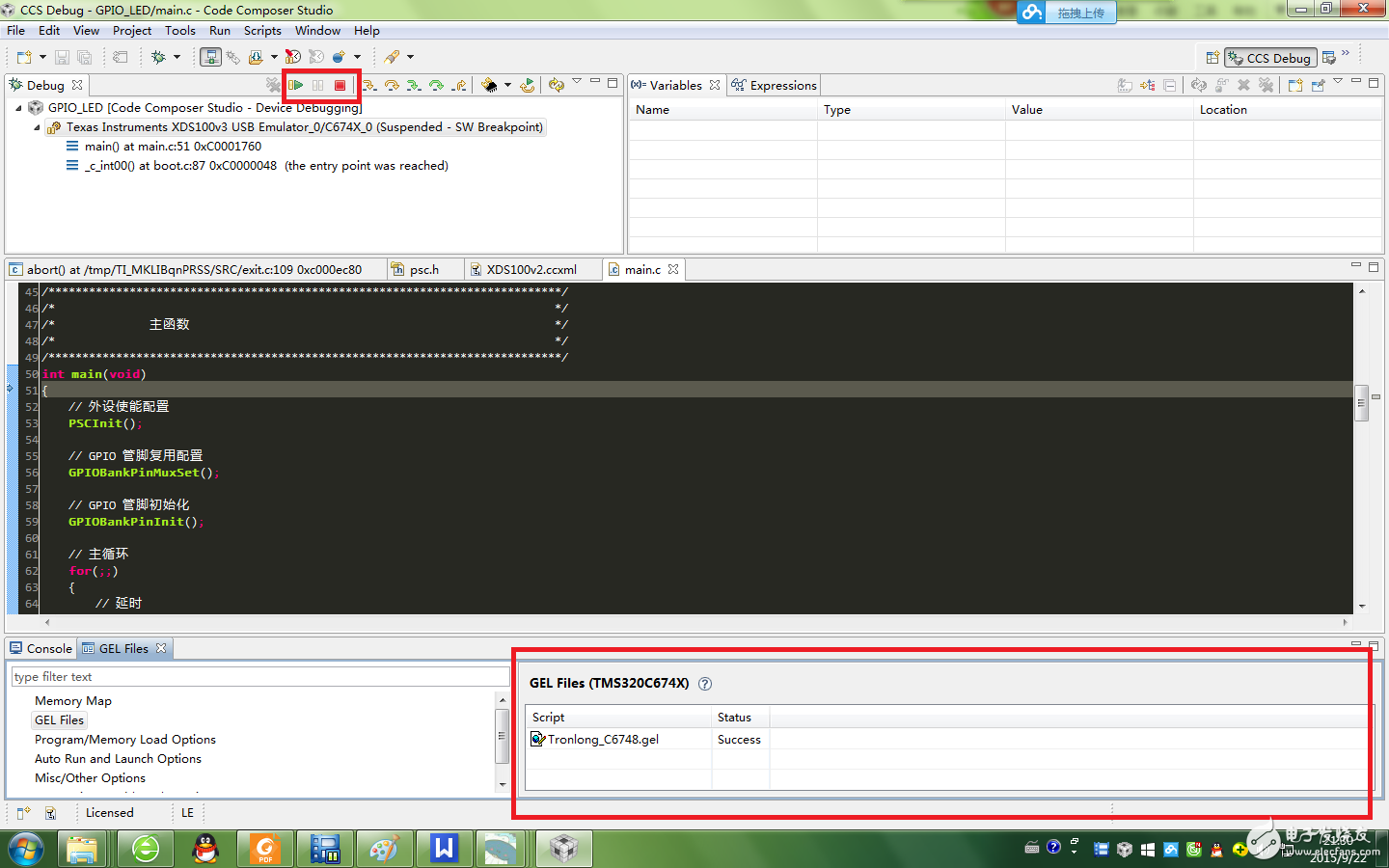

程序进入DEBUG模式。
运行GEL：
右击工程文件，选择OPEN GEL fire view

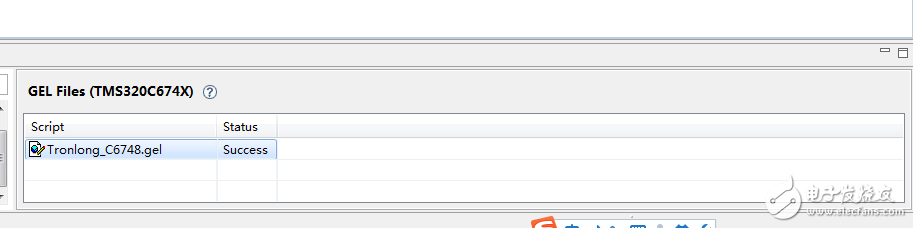

界面右下角会出现一个GEL的对话框   在哪里右击选择load GEL添加GEL文件。我添加的是创龙公司的Tronlong_C6748.gel
然后点击菜单栏Scripts选择初始化。


最后 点击RESUME就可以调试运行程序，看到开发板上LED灯依次被点亮。

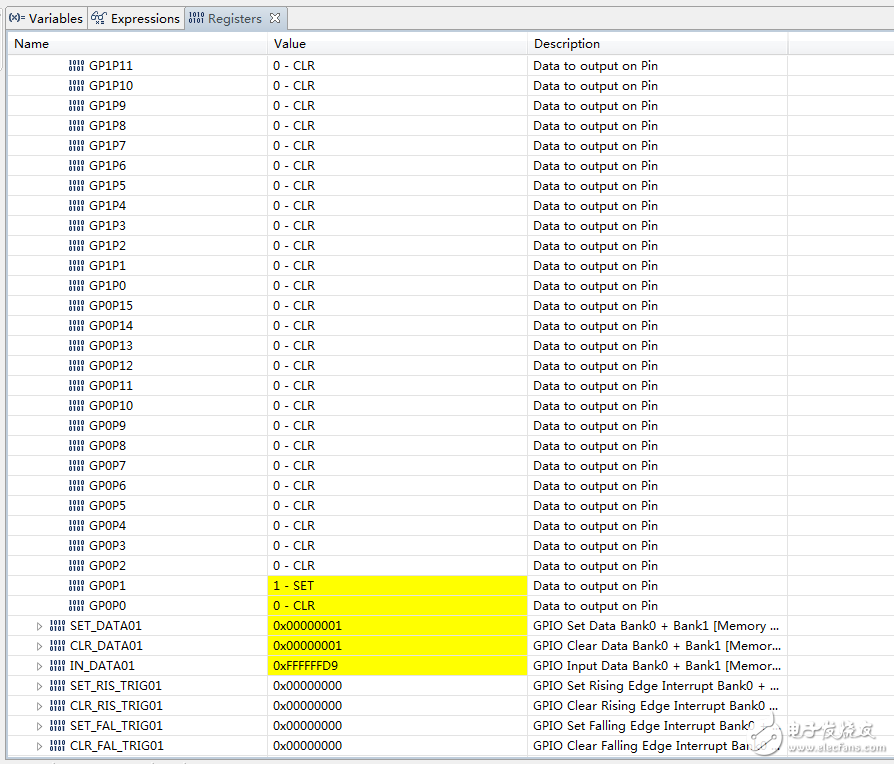

在右上角点击Registers可以看到寄存器配置状态



累死了。完全手打，大家支持一下吧。第一个程序所以写的比较详细。

最后我还遇到一个问题解决不了
就是我想把程序烧入DSP芯片内。已近生成了GPIO_LED.ais 文件。然后在DEBUG模式下烧录

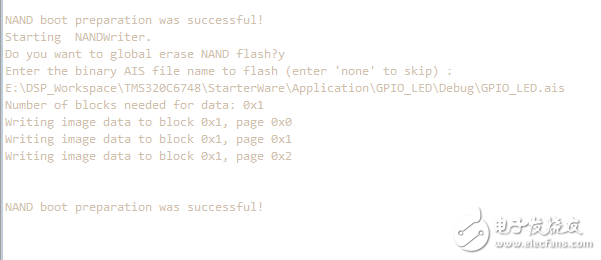

最后出现的结果也是和别人一样如下图
可是并没有实现功能
请大神们指点一下吧。









大神啊，写的很详细，值得学习！

你用什么方式生成ais文件的。我刚好也做到这个，可以交流交流~

有一个AISgen_d800k008.exe的软件   在创龙的光盘里有

具体路径，创龙DSP\TL6748-EVM-data\demo\HostApp\HexAIS_sfh_slh
共同学习吧

我做成啦，问问你哪里失败了

NandFlash的烧写@擦肩的阳光 已经实现了，你可以参考一下他的帖子【TL6748 DSP试用体验】+几种基本的程序下载和烧写办法总结 另外，建议小编将代码使用论坛的" "功能编辑会使得帖子更为整洁。

好的，谢谢提醒

我看了你发的帖子，有几个问题。
1. 我和你一样遇到了V2和V3的仿真器的问题。但是我除了更改了ccxml文件以外没有做别的，但是可以成功连接并可以debug调试运行，那个psc.c我也没有用到啊。不知道有没有什么问题。
2. 我也是使用的C6748_NandWrite.out文件。但是你可以看到我的console里显示结果和你不是完全一样。不知道有没有什么问题。
不过刚刚按照你的的教程，我发现我的开发板的拨码开关1~5号没有对应拨到01110档位。然后拨到01110上电程序就运行了。说明昨天就烧进去了但是还是看的不仔细没拨拨码开关。

楼上用的V3啊
我用的V2的

程序下载仿真 跟仿真器的类型无关吧
