算法（十一）：imglib之sobel

Sobel是一个边缘检测的算子，也可以对8位图像进行边缘检测。

由于imglib提供了好几个sobel的算法，这里我们使用的是IMG_sobel_3x3_8()

IMG_sobel_3x3_8函数并不是用C语言写的，而是用DSP的汇编语言写的，执行效率还是很高的。

1.

2.                 .if     __TI_EABI__

3.                     .asg    IMG_sad_8x8,  _IMG_sad_8x8

4.                 .endif

5.

6.                 .sect ".text:optimized"

7.                 .global _IMG_sad_8x8

8.

9. _IMG_sad_8x8:

10. * ===================== SYMBOLIC REGISTER ASSIGNMENTS ===================== *

11.         .asg            A0,         A_p

12.         .asg            A1,         A_i

13.         .asg            A2,         A_s0

14.         .asg            A3,         A_k1

15.         .asg            A4,         A_srcImg

16.         .asg            A4,         A_retval

17.         .asg            A5,         A_sad

18.         .asg            A6,         A_pitch

19.         .asg            A6,         A_s3210

20.         .asg            A7,         A_d7654

21.         .asg            A7,         A_s7654

22.         .asg            A8,         A_r3210

23.         .asg            A8,         A_s1

24.         .asg            A9,         A_d3210

25.         .asg            A9,         A_r7654

26.         .asg            B3,         B_retaddr

27.         .asg            B4,         B_refImg

28.         .asg            B5,         B_pitch

29.         .asg            B6,         B_r3210

30.         .asg            B7,         B_d7654

31.         .asg            B7,         B_r7654

32.         .asg            B8,         B_d3210

33.         .asg            B8,         B_s3210

34.         .asg            B9,         B_s7654

35.         .asg            B16,        B_sad

36.         .asg            B17,        B_srcImg

37.         .asg            B18,        B_s2

38.         .asg            B19,        B_s3

39. * ========================================================================= *

40. * =========================== PIPE LOOP PROLOG ============================ *

41.         LDNDW   .D2T2   *B_refImg,              B_r7654:B_r3210 ;[ 1,1]

42. ||      B       .S2     loop

43. ||      MVK     .S1     0x0101,     A_k1

44. ||      ADD     .L2X    A_srcImg,   8,          B_srcImg

45.

46.         LDDW    .D2T1   *B_srcImg++(16),        A_s7654:A_s3210 ;[ 2,1]

47. ||      LDDW    .D1T2   *A_srcImg++(16),        B_s7654:B_s3210 ;[ 2,1]

48. ||      MV      .L2X    A_pitch,    B_pitch

49. ||      PACK2   .L1     A_k1,       A_k1,       A_k1

50.

51.         LDNDW   .D2T1   *++B_refImg(B_pitch),   A_r7654:A_r3210 ;[ 3,1]

52. ||      ZERO    .L2     B_sad

53. ||      ZERO    .L1     A_sad

54. ||      MVK     .S1     3,          A_i

55.

56. * =========================== PIPE LOOP KERNEL ============================ *

57. loop:

58.   [！A_i]ADD     .L1     A_sad,      A_s1,       A_sad           ;[13,1]

59. ||[！A_i]ADD     .S2     B_sad,      B_s3,       B_sad           ;[13,1]

60. ||[ A_i]B       .S1     loop                                    ;[10,2]

61. ||      DOTPU4  .M1     A_d3210,    A_k1,       A_s0            ;[10,2]

62. ||      SUBABS4 .L2     B_s7654,    B_r7654,    B_d7654         ;[ 7,3]

63. ||      LDNDW   .D2T2   *++B_refImg(B_pitch),   B_r7654:B_r3210 ;[ 1,5]

64.

65.   [！A_i]ADD     .S2     B_sad,      B_s2,       B_sad           ;[14,1]

66. ||      DOTPU4  .M2X    B_d7654,    A_k1,       B_s3            ;[ 8,3]

67. ||      SUBABS4 .L1     A_s7654,    A_r7654,    A_d7654         ;[ 8,3]

68. ||      SUBABS4 .L2     B_s3210,    B_r3210,    B_d3210         ;[ 8,3]

69. ||      LDDW    .D2T1   *B_srcImg++(16),        A_s7654:A_s3210 ;[ 2,5]

70. ||      LDDW    .D1T2   *A_srcImg++(16),        B_s7654:B_s3210 ;[ 2,5]

71.

72.   [ A_i]SUB     .D1     A_i,        1,          A_i             ;[15,1]

73. ||[！A_i]ADD     .S1     A_sad,      A_s0,       A_sad           ;[15,1]

74. ||      DOTPU4  .M1     A_d7654,    A_k1,       A_s1            ;[ 9,3]

75. ||      DOTPU4  .M2X    B_d3210,    A_k1,       B_s2            ;[ 9,3]

76. ||      SUBABS4 .L1     A_s3210,    A_r3210,    A_d3210         ;[ 9,3]

77. ||      LDNDW   .D2T1   *++B_refImg(B_pitch),   A_r7654:A_r3210 ;[ 3,5]

78.

79. * =========================== PIPE LOOP EPILOG ============================ *

80.         ADD     .L1     A_sad,      A_s1,       A_sad           ;[13,4]

81. ||      ADD     .S2     B_sad,      B_s3,       B_sad           ;[13,4]

82. ||      DOTPU4  .M1     A_d3210,    A_k1,       A_s0            ;[10,5]

83.

84.         ADD     .L2     B_sad,      B_s2,       B_sad           ;[14,4]

85. ||      RET     .S2     B_retaddr

86.

87.         ADD     .S1     A_sad,      A_s0,       A_sad           ;[15,4]

88.

89.         ADD     .L1     A_sad,      A_s1,       A_sad           ;[13,5]

90. ||      ADD     .S2     B_sad,      B_s3,       B_sad           ;[13,5]

91.

92.         ADD     .S2     B_sad,      B_s2,       B_sad           ;[14,5]

93.

94.         ADD     .S1     A_sad,      A_s0,       A_sad           ;[15,5]

95.

96.         ADD     .S1X    A_sad,      B_sad,      A_retval


函数并不需要用户指定mask，而是默认使用以下mask;

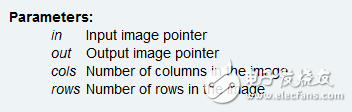

IMG_sobel_3x3_8()函数有四个参考，说明如下：

In：bmp图像的数据区指针

Out：运算后的结果

Cols：图像的宽度

Rows：图像的高度

所以对于一个576*448的图像，这个函数的用法就是：

IMG_sobel_3x3_8(In,out,bmpWidth,bmpHeight);

将out指向bmp文件的数据区，重新生成bmp文件后就可以看到sobel边缘检测的效果了。

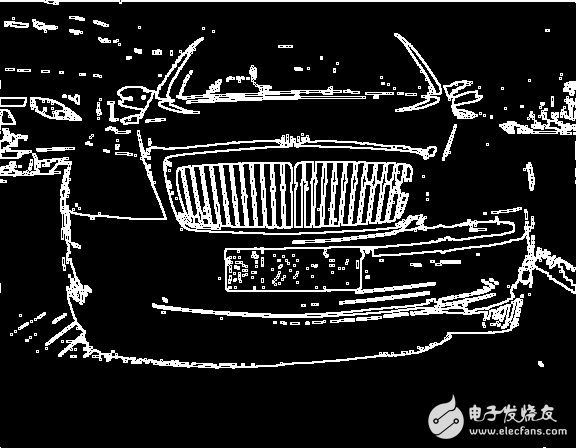

以下是对8位灰度图像进行sobel边缘检测的结果

以下是对8位二值化图像进行sobel边缘检测的结果

最后和源码与二进制文件会在最后的结项中。
