+ 点亮你的LED灯

点亮一个LED灯看似是非常简单的一个小实验，但是却具有非常重要的意义，这表示你真正使用上了这块开发版，这是具有里程碑意义的一步哦！

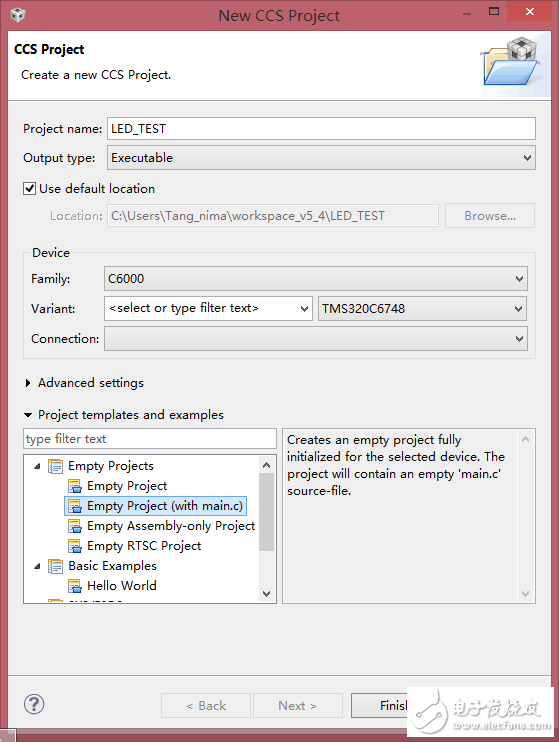

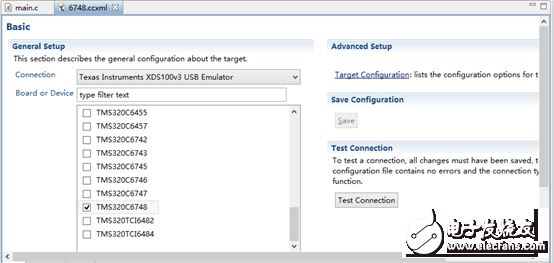

2、按照File->New->TargetConfiguration，新建一个仿真器配置文件(后缀为.ccxml)，按要求对各选项进行勾选。

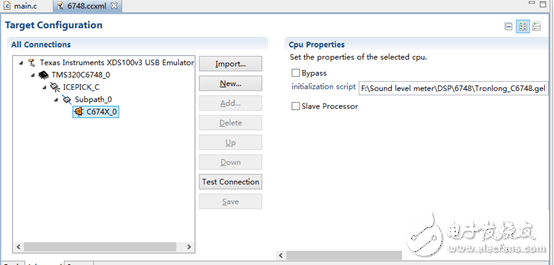

3、点击上图中划横线的TargetConfiguration，将创龙提供的gel文件加载进去。

在Cpu Properties 下点击Browse找到创龙的Tronlong_C6748.gel文件（在光盘资料的DSP->demo->StarterWare文件夹中），点击保存。

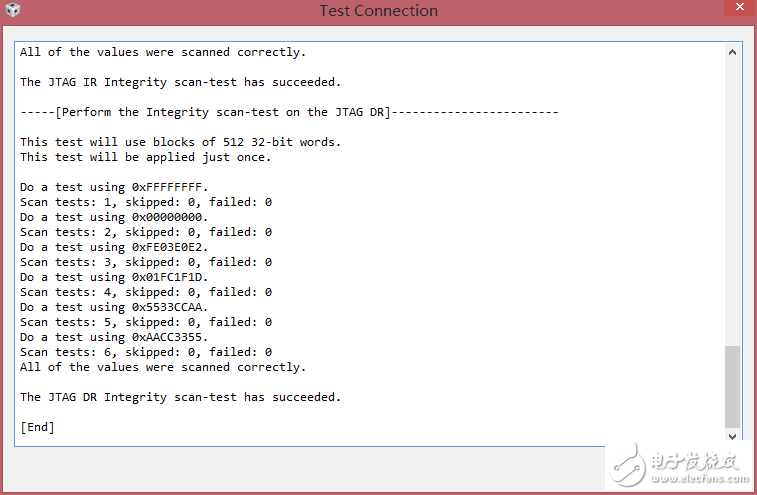

4、回到第2点的界面，点击TestConnection，进行硬件连接测试。当出现Succeeded表示连接正确。

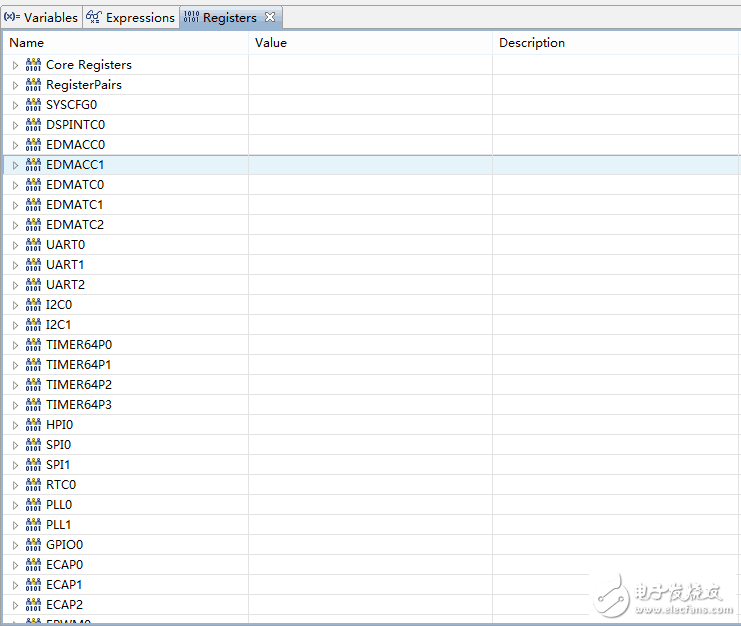

5、接下来进入debug模式，Run->Debug。双击右边Registers，将其最大化，接下来我们直接对寄存器进行操作，从而点亮LED灯。

6、由硬件原理图可知，LED灯D6、D7、D9、D10分别连接着GPIO0[5]、GPIO0[0]、GPIO0[1]、GPIO0[2]。点亮LED灯其实就是将GPIO口配置成输出口，并将其拉成高电平。

1）6748的GPIO口多与其他模块的引脚复用，首先需要将复用引脚配置成GPIO口。在Registers里到SYSCFGO（系统配置），进行以下配置：

PINMUX1_31_28：GPIO0_0；PINMUX1_27_24：GPIO0_1；

PINMUX1_23_20：GPIO0_2；PINMUX1_11_8：GPIO0_5；

记得点击右上方持续刷新按钮：

2）将GPIO口设置为OUTPUT

GPIO0->DIR01->GP0P0：out；GPIO0->DIR01->GP0P1：out；

GPIO0->DIR01->GP0P2：out；GPIO0->DIR01->GP0P5：out；

这是未点亮前的状态：

3）最后一步，依次点亮4个LED灯D7、D9、D10、D6

Out->DATA01->GP0P0：set；Out->DATA01->GP0P1：set；

Out->DATA01->GP0P2：set；Out->DATA01->GP0P5：set

点亮后的状态：

接下来就需要动手写程序了，未完待续哦！
