DCDC SW端的波形看不明白 请教大神
时间：10-02
整理：3721RD
点击：
看不懂 为什么还有很长段0V电平，那路正玄波是怎么动作出来的

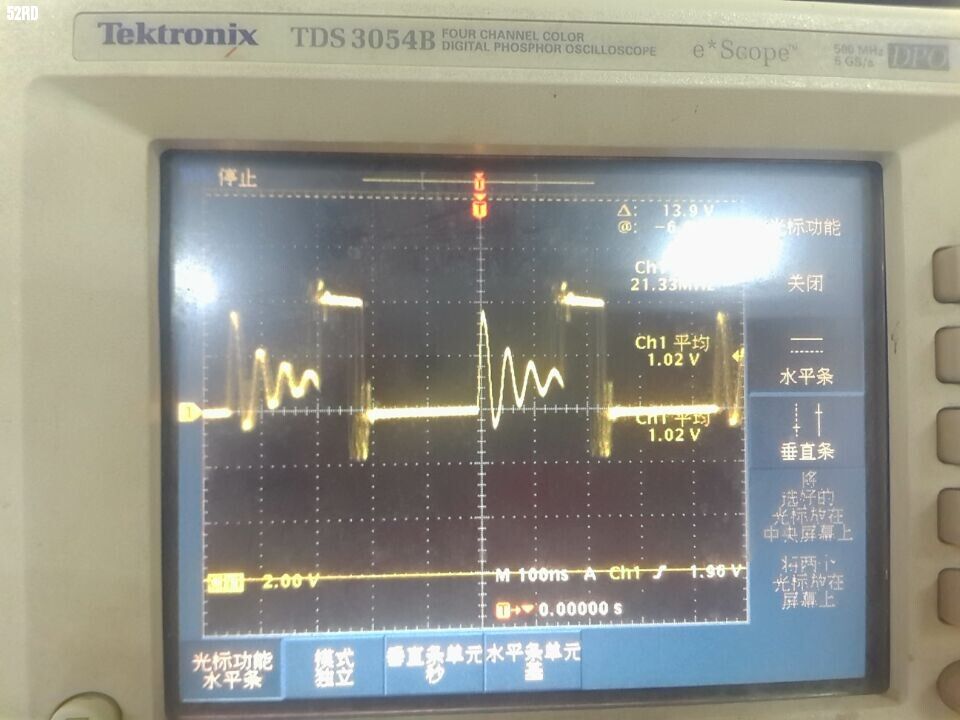

波形
电路
这段正弦波应该是上下两个mos管同时关闭了，存在死区的情况。
低电平是low side的mos打开时的情况，SW脚被拉到GND, 当low side mos突然关闭，因为电感中的电流无处释放，所以就产生了后面的阻尼振荡。
谐振了都。
怎么说 可以说的详细点吗
后面有没有带负载
。这个电源废了
有些芯片轻载或没接负载有这种可能
测试点在电感前面，低边开关导通不应该就是0吗。
轻载工作再skipping mode
有带负载的 接在CPU上面
说不清楚
测试方法就是错误的，这么多人回复可能存在的问题，小编也不冒个泡！
