关于WIFI滤波器性能参数问题

时间:10-02 整理:3721RD 点击:
大家好!

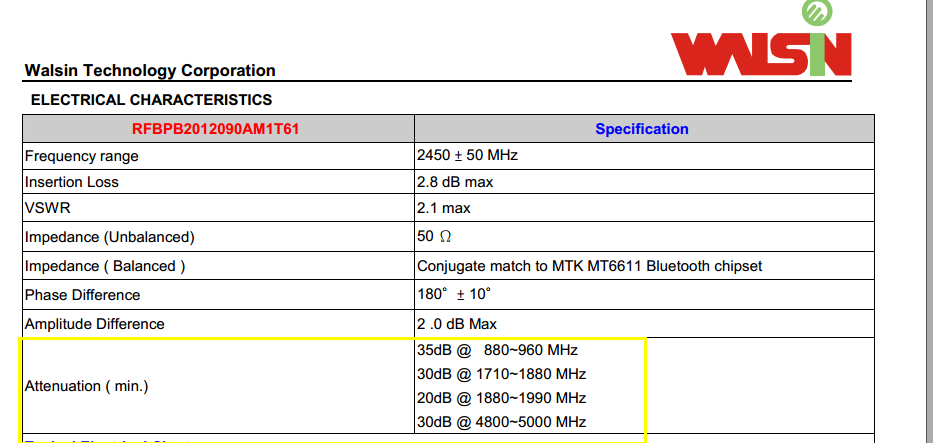

   有谁可以赐教下,如附件图中黄格内的参数(也就是如下Attenuation ),如何理解,用来衡量什么东西的?
   本人刚刚入行,百度也没有找到很好的答案,烦请不吝赐教。
   感谢!

Attenuation ( min.)                                      35dB @ 880~960 MHz
                                                                 30dB @ 1710~1880 MHz
                                                                 20dB @ 1880~1990 MHz
                                                                 30dB @ 4800~5000 MHz

WIFI滤波器性能参数


此频率区间的信号通过滤波器,信号强度会衰减20dB

滤波器的带外抑制性能

那么:    20dB @ 1880~1990 MHz
这个可以理解为:  1880~1990 MHz  的功率被抑制了100倍吗?

带外抑制能力
