PCB烧板

最近发生了多起PCB烧板事件，多数为内层烧板，通常是小概率事件，几千片板，客户装机后使用是发现有几片烧板了，器件都烧了，目前都集中在电源板与背板，具体原因不明，只有一块板发现是层间空洞，也不清楚是不是这个原因，哪位大神在这方面有经验，请指教！

我猜。插座上边接线不良，造成不均流，5A中大部分电流仅从一个引脚走的，致温升过高烧毁。

有些板是使用了几个小时后烧了，有的是使用了一个月后才烧的，请指教！

可以通过PCB看看是否有载流量设计不当地方。

没有载流量设计不当地方，如果有，不可能几千块只烧几块板

最好发图片或文件上来

正反2面烧的情况！

压差有多大啊，烧成这。

42伏，层间间距最小0.1MM,大家有没有这方面经验，到底有多少原因导致烧板，短路肯定会，但我们的板是过了BBT的，应该是没有短路的，只可能存在微短，应该不会烧板啊，内层烧板主要原因不知道是什么?

我看了一下，电源与地的最小间距有一层只有20MIL,

你这图铜皮经过4个孔换层了?换到那层去的?

铜皮上电流多少?

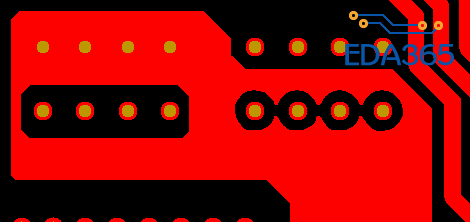

这个不是过孔，是插座的插脚！孔大小是0.6MM，电流大概5A左右！

左边和右边，那边是顶层，那边是底层?

哦，我看到了，有半个正面，背面的文字。
