内层uda 分阻抗这样算对吗？
时间：10-02
整理：3721RD
点击：

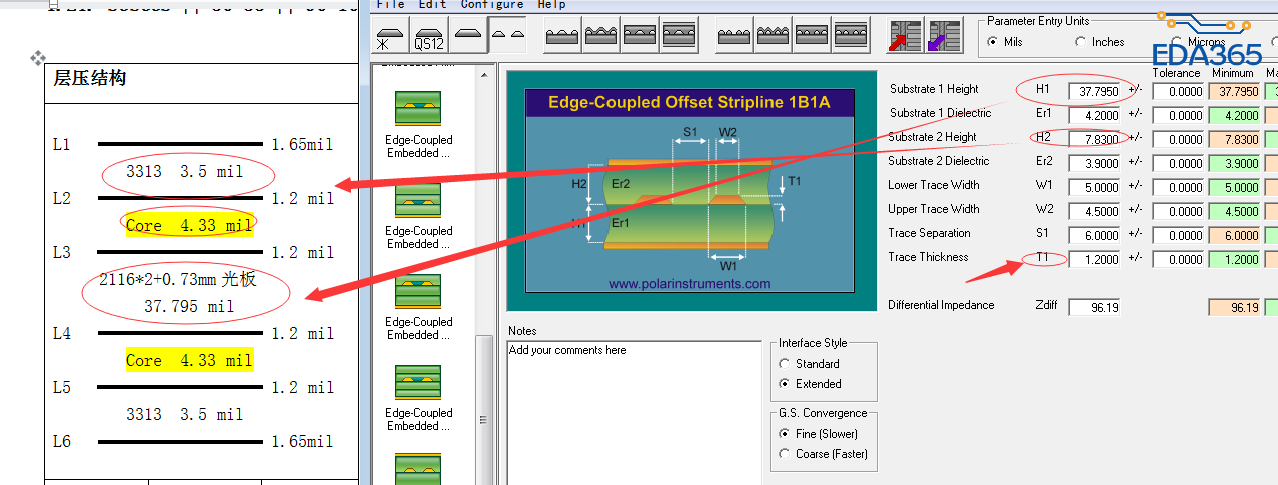

各位前辈，小弟初学，如图为内层L3差分阻抗，不知道有没问题?H1 H2 （教程上讲不需要算铜厚）不能很好的掌握望路过的大神帮我瞅下，TKS

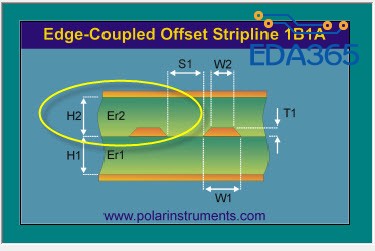

看polar图片就可以看到h2是要含铜，h1是不含铜，注意铜的方向，2-3芯板，第2层在上，阻抗计算才是这个图片。现计算第3层，h1和h2是要互换才行。
恩，谢谢你的回答，H 1 H2 互换算出来的值sh 差好大啊，是如图这样?我怎感觉不需要H1 H2互换，按叠层顺序来应该是LAY2 上LA3下。另外我想问下，内层T1 与表层T1 该取什么值合适?还有这个REr 多谢，
h1 h2要互换 t1取值，通常内层0.5oz 0.6 1oz 1.2 外层0.5oz 2 各公司会依据测试结果调整
er要看板材提供商的pp片结构 各规格芯板不同
恩，谢谢
