这样的走线设计是什么意思?

时间:10-02 整理:3721RD 点击:

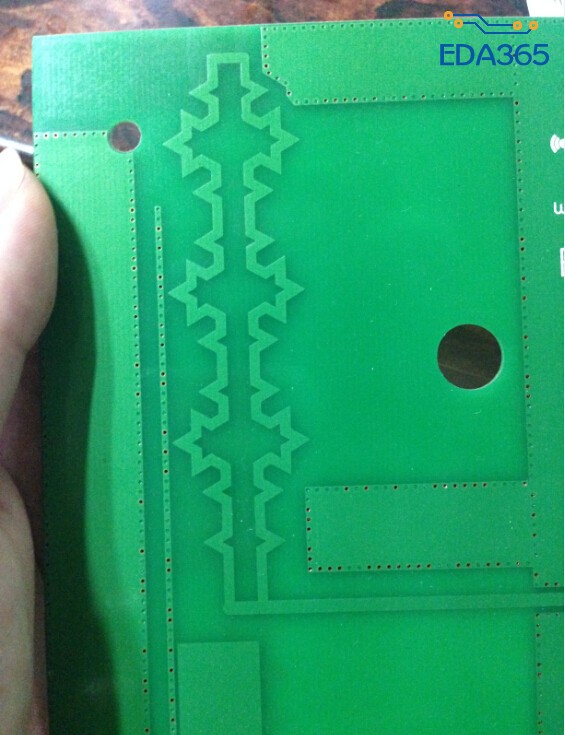

这样的走线又是怎么设计出来的呢?

走线这样设计不难,我好奇的是这样走是啥用意呢?亦或是LAYOUT太枯燥,耍耍任性?

怎么设计出来的 铜箔?

估计是dxf导入进去的 线路是对称的 这只有设计人才知道为什么这样走线 很少见 估计和线阻抗 射频有关

好像是天线?想达到什么目的?

没看出是什么用意
UP

明显是无聊,我就干过这样的事,在板上画一些美术有关走线。实际对电路没任何影响

估计是做着无聊,想整点图案出来,让板子不枯燥。在不影响性能的前提下

看见别人说的 好像是尖端放电  俺也不懂
