阶梯孔，锥形孔相关知识及设计注意事项，欢迎补充

阶梯孔，锥形孔相关知识及设计注意事项

锥形孔

1，相关描述方式：

  锥形孔（喇叭孔），锥口孔，英文描述：Countersink /countersunk / C-sink

2，通常做法：先钻小孔，再钻大孔

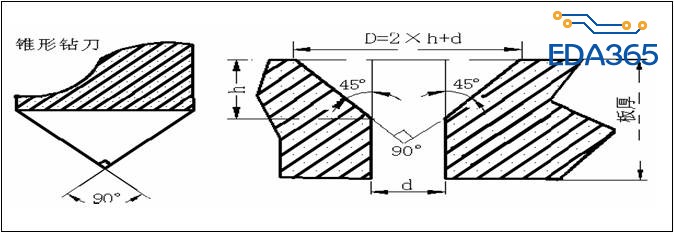

3, 相关图示：

“D”表示大孔直径；“h”表示深度;“d”表示小孔直径

4，锥形孔的相关控制参数：角度，大孔孔径，小孔孔径，锥形孔深度，方向。

在文件标注时需要提供大孔孔径，小孔孔径，深度或角度，方向(Top Bottom)。

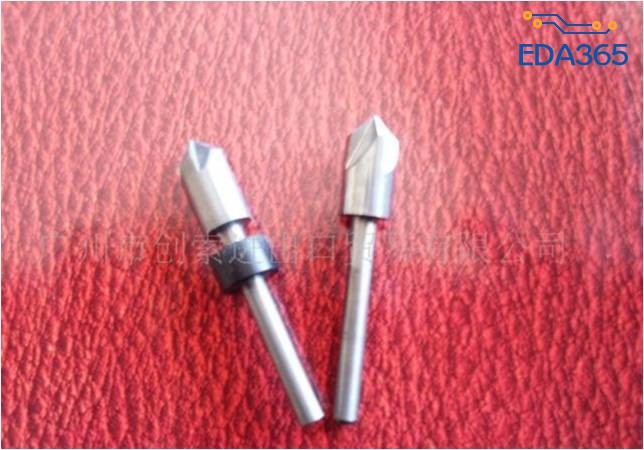

5，常用锥形钻刀规格（及图片）：

直径：5.0、7.0、10.0mm；

角度：82°、90°、120°、 135°

阶梯孔阶梯孔

1，相关描述方式

阶梯孔，英文描述：Counterbore / C-bore

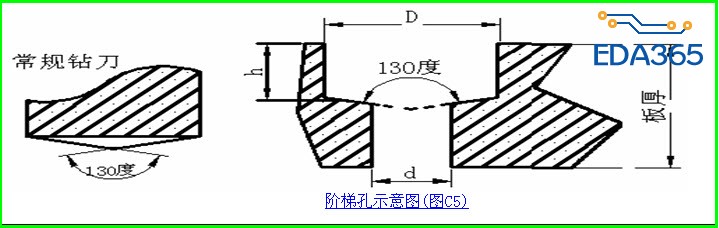

2,做法：先钻小孔，再钻大孔，以钻的方式底层会有角度,见下图。如要求平底,则用铣的方式制作

“D”表示大孔直径；“h”表示深度;“d”表示小孔直径

3，阶梯孔的相关参数：

大孔孔径，小孔孔径，阶梯孔深度，方向（Top  Botttom)

设计注意事项

1，由于这些特殊孔在封装中无法体现，封装往往只提供了小孔尺寸，在设计当中铜皮和线到大孔间距容易忘记设置规则，而导致大孔离它们近。

2，在pcb文件未作标识此类特殊孔或标识不全都容易引起生产漏掉或作错。

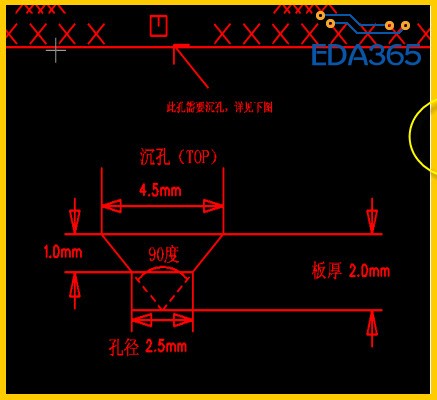

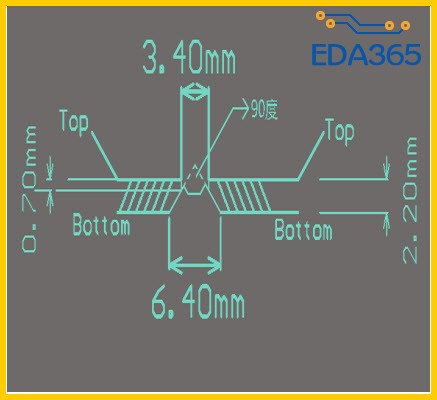

3，标识示例（需标识大孔尺寸 小孔尺寸 大孔方向 深度 角度可以通过前面3项计算出来）

正好有做过这样的孔，制板厂却没法做

这种工艺，板厂是否都可以做到呢?

找大厂就可以作 小厂技术不行吧

大多数厂家可以作

是啊。后面人家就直接在小孔上用钻头扩充了个大孔，完全没有锥形之形状了

学习学习，目前还没有接触过。

还没有接触到，学习了

高手，学习了！

喇叭孔计算工具，有需要的请发邮箱地址。

1006281287QQ.com,先谢谢啦。

已发送 请查收

这种孔也可以控深度！

是可以呀 有说不行?
