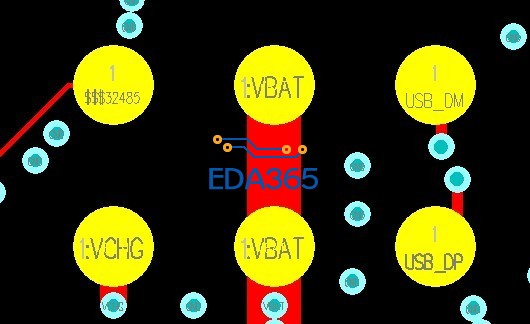

手机PCB测试点为何集中放置在一起

本人观点:强烈不建议放到一起,建议放到信号路径上,测试点放在静电保护器件之前.
放到一起,如果只是为了美观,就是傻子. 这样造成走线困难,走线很乱,潜在的EMI问题. 制作夹具 下顶针 受力不均匀.
请其他高人给出见解

受教了~~~

连接测试仪器就是一个插头，整机测试好操作。

测试不是用夹具吗? 顶针直接顶到测试点上吗? 顶针另一端用线连接到 接口上
这样 测试点放哪里不都一样?

手机整机测试就是一根天线插头，一个这个调试插头，连接到8960上面测试。

这种问题 确实常遇到  客户 一般反馈 就是 美观  方便测试  哎. 就是p话

方便测试呗  其他的就是给工程师增加难度。:L
