拼板问题分析

时间:10-02 整理:3721RD 点击:

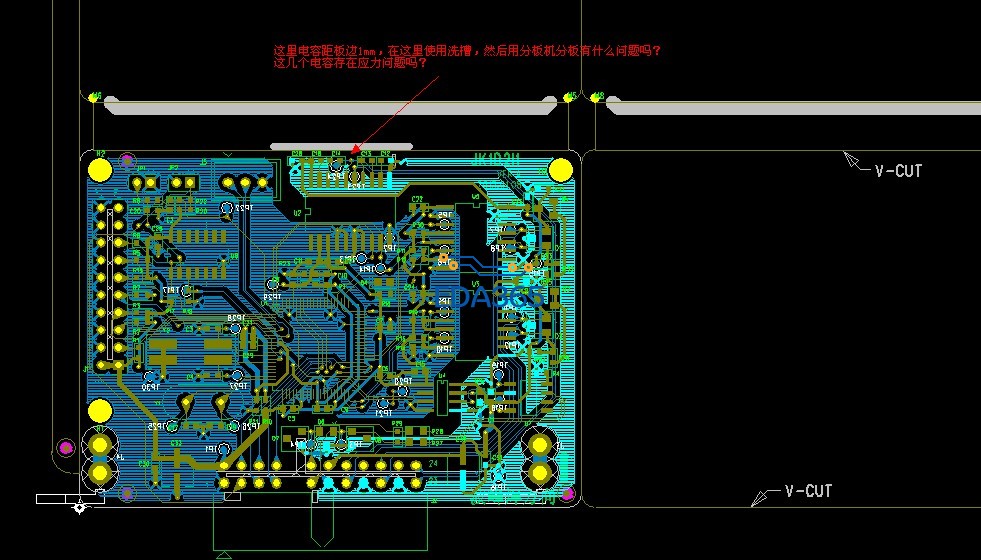

请问这样的拼版是否合理?现在存在争议的地方是图中标注的位置,这几个电容距板边1mm,我建议先做个洗槽,然后再分板的时候使用分板机也不会存在应力作用。不知道大家是否有更好的建议?板子尺寸已定型,元件位置挪动的可能性不大。还有是否相关方面的规范性文件可供参考?


v-cut的话,最好挠个槽

我们做过应力试验的,1-2mmV-cut是肯定不行的,损伤电容的风险很大。特别是垂直于V刀的电容,基本就断了。V刀安全距离电容一般不小于8-10mm,BGA15-20mm,你这个拼板无非是铣槽+跳刀,与其这样不如干脆全部铣完就行了。或者单板旋转一下也行。

使用倒扣拼版将电容位置露在板外。拼1初,或者1初6的。

可以采用桥连+邮票孔的方式拼版,旋转拼版也有一定缺陷,就是你接插件会深入到另外一个单元板内

1出4或者1出6
