还是没搞懂这个板子是怎么做的,哪位大侠给解释下!

时间:10-02 整理:3721RD 点击:

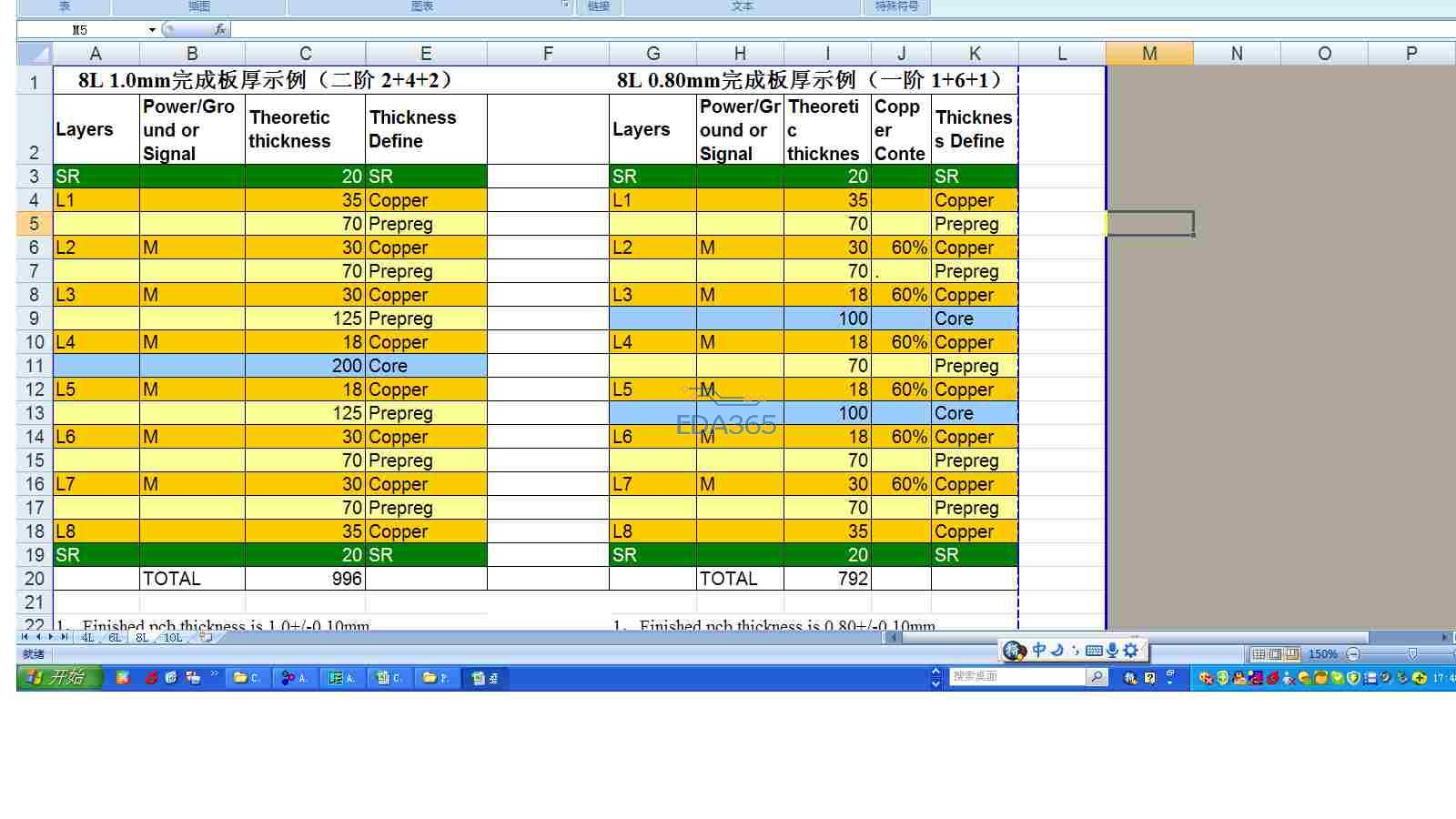

如图:
在这8层板中,如果是1+6+1是不是中间就是个压合好的六层板啊,然后只能打1-2的盲孔和2-7的埋孔
2+4+2 是怎么做的,是不中间是个压合好的4层板,然后再先压一层,再压一层,就是1+1+4+1+1,还是,就是最外面就是
压合好的两层板
还有谁知道二阶和二次一阶的区别


从设计端来说,1+n+1,2+n+2,3+n+3......对应的是1阶、2阶、3阶。不同生产厂家加工方法不同,或者是加工能力不同就给出了不同版本的解释;搞得设计端晕头转向;比如:2+n+2来说;如果生产厂家没有激光钻孔,就只能把“2”、“n”,"2"分开层压,然后再何在一起层压;对于有激光钻孔的厂家来说,激光钻孔深度不同又出现了不同做法,钻孔深度好的可以一次层压;钻孔深度不好的就要采用叠孔,把2+n+2变成1+1+n+1+1来做。

2+n+2应该是有叠孔吧。就是有1-3的孔

有些厂家按叠孔制作,有些是一次性
