关于SI 9000模型问题
时间：10-02
整理：3721RD
点击：

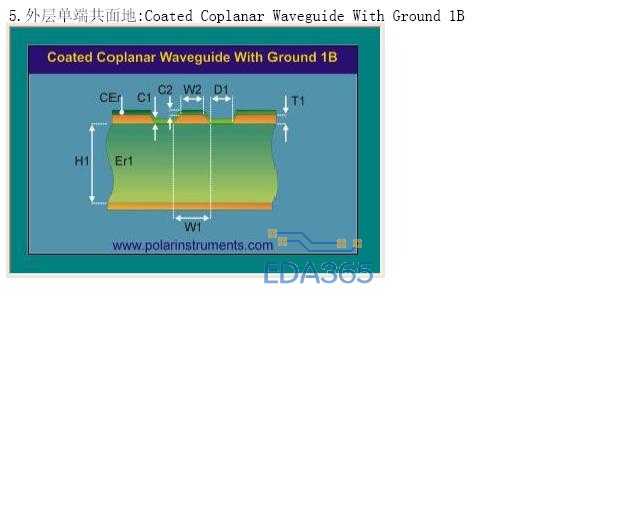

请问外层单端共地面是指什么，与外层单端有什么区别，我们在什么时候用到的是外层单端共地面，我只是看到图形是这样的，具体不明白，请帮忙，谢谢！
建议你通篇阅读一下这个帖子。
http://www.eda365.com/thread-55684-1-1.html
希望对你有所帮助。
你可以这样去简单理解：一些表层射频线，在线的两边走两根地线并打孔；射频线的阻抗计算你要选用外层单端共地面模式；阻抗值比普通的外层单端要小一些。主要是一些电磁场辐射被射频线两边的地线吸收了一部分
哦，是这个意思哦，谢谢了

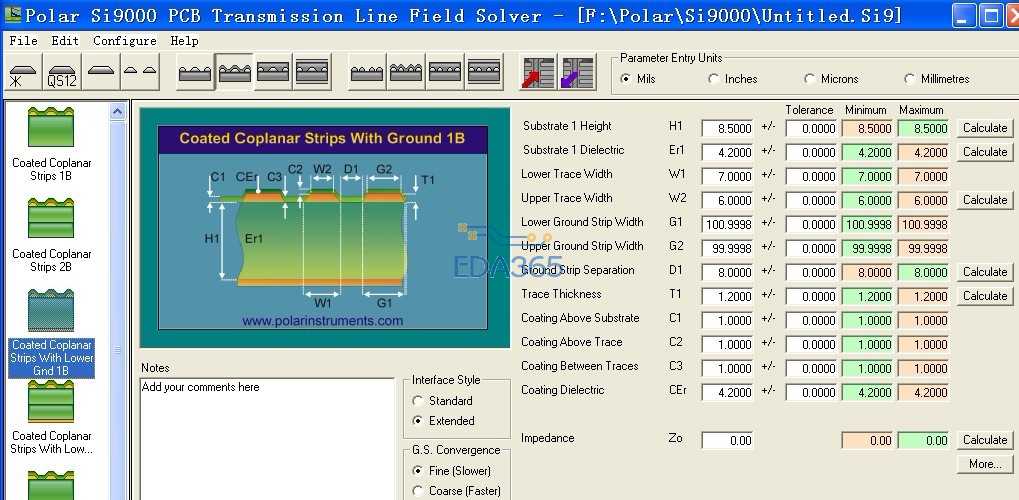

共面阻抗模型是指包地的那种形式，可分为阻抗线被铜皮包裹和阻抗线被线路所包裹。小编所抓图片是被铜皮包裹的阻抗模型，另外阻抗线被线路所包裹的见附件：
单端共面阻抗模型3
谢谢，学习了
