求助，拼板有哪些规范和要求

时间：10-02 整理：3721RD 点击：

在什么情况下用vcut或者邮票孔好，以及异型的板型，L的板型等用什么方式，拼好，看了些资料，有些还是没弄明白

尺寸范围* 从生产角度考虑，理想的尺寸范围是“宽（200 mm～250 mm）×长（250 mm～
330 mm）”。对PCB 长边尺寸小于125mm、或短边小于100mm 的PCB，采用拼板的方式，使之转
换为符合生产要求的理想尺寸，以便插件和焊接。对波峰焊，PCB 的外形必须是矩形的（四角
为R=1 mm～2 mm 圆角更好，但不做严格要求）。偏离这种形状会引起PCB 传送不稳、插件时翻

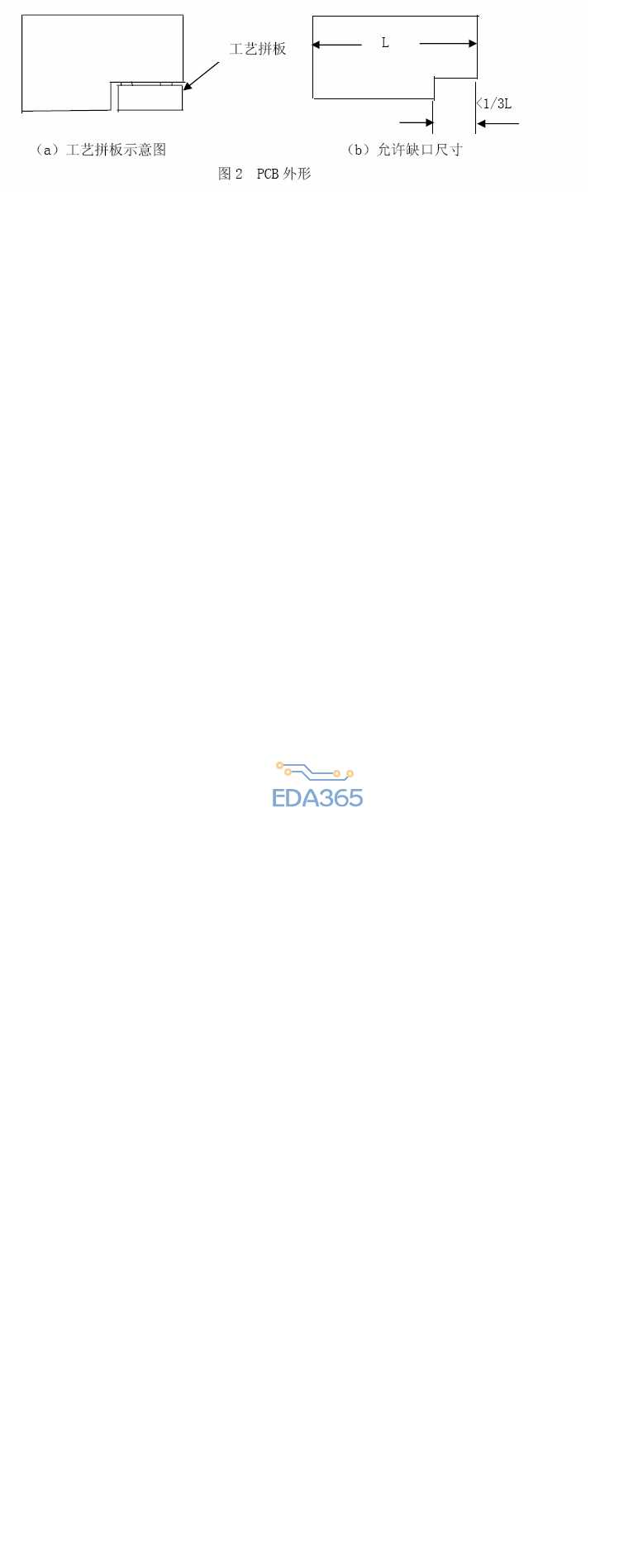

板和波峰焊时熔融焊料汲起等问题。因此，设计时应考虑采用工艺拼板的方式将不规则形状的
PCB 转换为矩形形状，特别是角部缺口一定要补齐，如图2（a）所示，否则要专门为此设计工
装。 b）对纯SMT 板，允许有缺口，但缺口尺寸须小于所在边长度的1/3，应该确保PCB 在链
条上传送平稳，如图2（b）所示。
