求SQ串扰仿真步骤

你可以直接在Sigxplorer里搭建。

ALLEN能告诉个大概的过程么?
或者给个连接也行啊。谢谢啊，
直接在Sigxplorer搭建，还是不行，肯定是我操作错了，没有摸索出来。

1.打开sigxplorer
2.edit-add part-model brower
3.在model type filter选择interconnect，model name便是可以调用的耦合传输线
4.至于ibis，termination，espice等仿真模型根据实际需要调用则可

还是。有点疑问?
高手看下图，点拨一下。

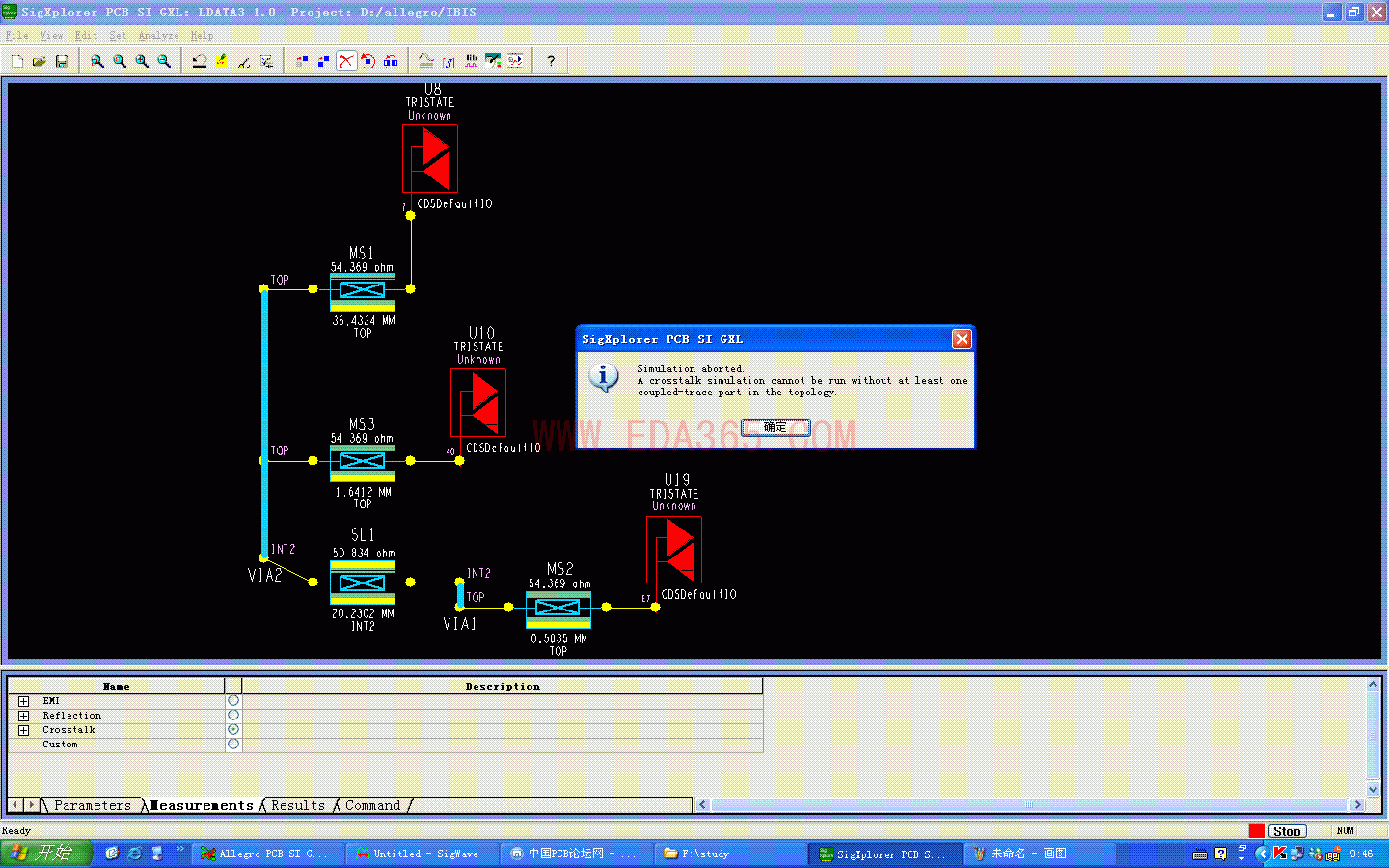

如图，当我没有添加另一个拓扑的时候，报错：least  one coupled trace

当我按三楼小编说的添加完之后

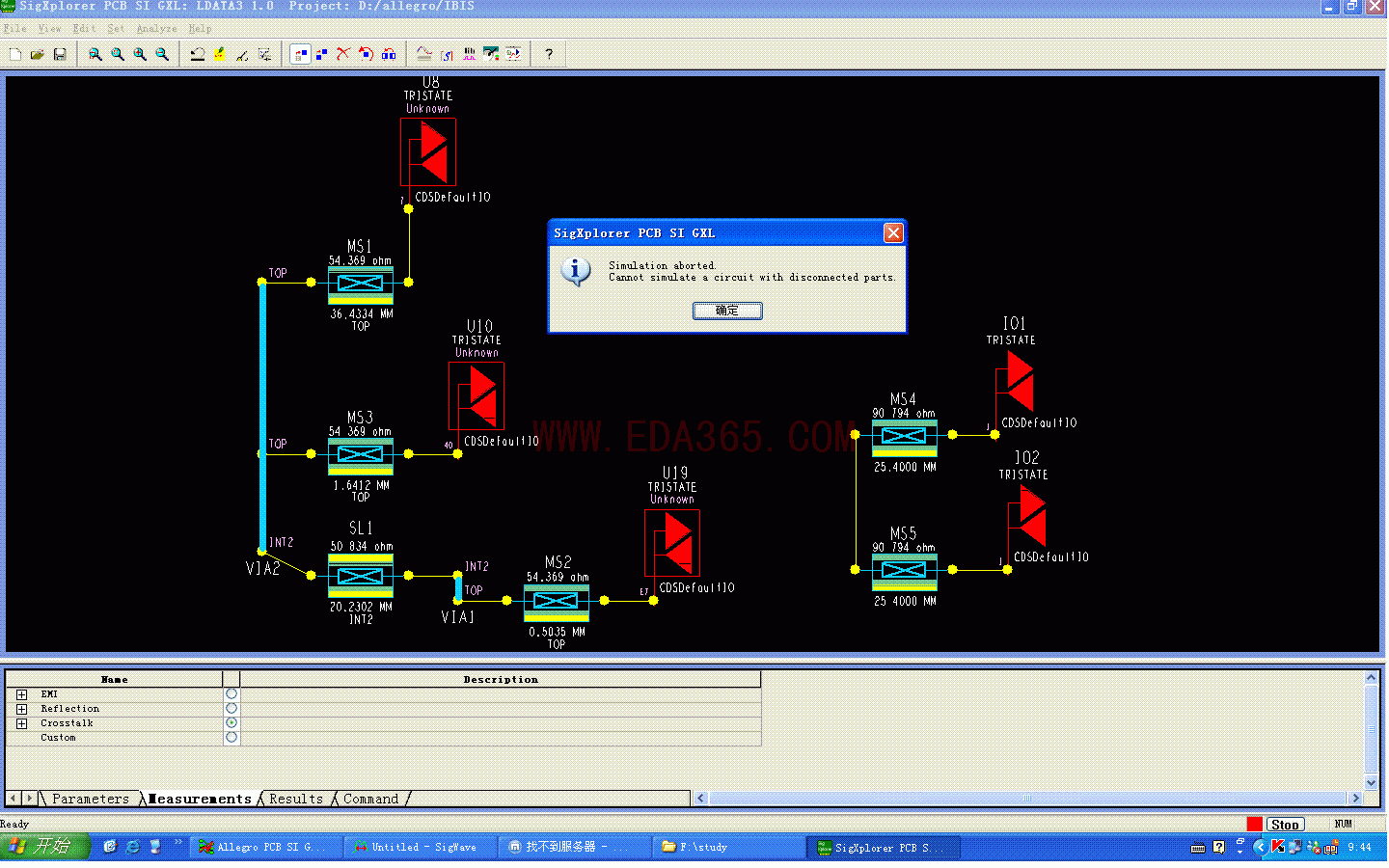

又报错 disconnect  part...
有点晕。

再指导下，看看还有哪没注意到。

LZ仔细看下提示
图一提示：你的拓扑中根本不存在耦合走线
图二提示：你要仿真的net存在disconnect

学习一下

你的传输线模型不对，仿真串扰至少要双线耦合。

http://www.sipiemc.com.cn/?fromuid=10887
这个论坛有不少资料

学习学习

"SQ串扰仿真步骤,如何提取仿真对象
1.打开sigxplorer.
2.edit-add part-model brower
3.在model type filter选择interconnect，model name便是可以调用的耦合传输线
4.至于ibis，termination，espice等仿真模型根据实际需要调用则可"

看来做做SI仿真的，并不是是所以有人都是高手呀，也有只是听说就想做的.

正在痛苦摸索中，虽然在实际中没有啥用处，甚至于浪费时间.

如何提取仿真对象等。
谢谢！
