继续聊聊触摸按键

研发太枯燥，发发帖，冒冒泡。
以下内容纯属个人发呆，知识很入门，误笑误笑。早安,EDA365！
_______________________________________________________
_______________________________________________________

这是个冷知识，同样也可以应用于开关上。
1、实际上人体是一个很强的带电体，而且是一个很强的导体，在当前我们这个世界里，到处都充斥这电磁辐射、工频干扰。我曾经因为示波器没接好，在示波器上看到50HZ的交流信号而大吃一惊。以为板子坏了。想想智商堪忧。
2、既然人体是个强导体，而且会耦合50HZ的工频干扰，那么是否也可以作为人手触摸的信号的一个中断源头呢?理论上是可以的。来试试看吧。

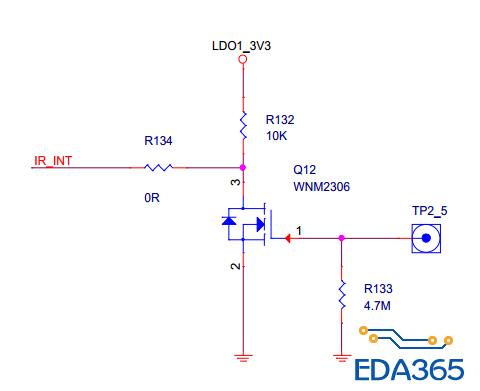

3、画下原理图，好简单是不是，其实我感觉满满的生活智慧。TP2 就是人手信号了。 IR_INT是中断信号默认是高电平，有手放上去的时候，应该是50HZ的方波,R133电阻不能太小，太小的话因人体感应信号还是太弱了，对于部分带电少的人来说容易拉不下去，太大了也不行，容易打滑发飘~~~

4、搭个万能板吧?我靠这个电路到处都是，随便找了个某年某月画的板子，带这种开关电路不就可以了，偶尔偷偷懒，不影响结果还是可以的。哈哈哈哈！

5、用示波器看下波形，哎哟，不错哦！
     默认确实是高电平，当我的手放上去后是个50HZ的方波。不出所料。

6、搞完这个我上网查了下，原来我不是第一个想到的，在楼道灯控里，就是那种楼道里 摸一下就亮，等个几十秒钟又关灯，他的原理就是这个啦！可惜了，我还想申请个专利。虽然我已经有5个专利了！嘿嘿！
7、当然这个电路有一些局限性，那就是如果是个电池类的产品，不和主大地共地的时候，有可能会出不来这个信号，那我觉得还是用单通道的触摸IC比较合适。

大家觉得怎样呢?

小编有没有隔着塑料检测人体接触便宜的方案呢

强烈关注这个问题，强烈关注

http://www.eda365.com/thread-152350-1-1.html
这个方案只要4毛钱RMB，很便宜很划算很稳定可靠

小编，你有一个错别字，是“勿笑”不是“误笑”

这个芯片还是有点贵 而且也占空间 想用RC充放电来检测 是否有皮肤接触 不知道RC充电检测一致性怎么样
