Multisim 12.0 仿真三极管稳压电路，输出5V

1.我在仿真三极管稳压电路时，发现不接负载电阻RL，输出就不是5V，而是11V，这种情况和用一个LDO差别很大，LDO应该空载也是5V输出吧，有点不清楚.
2.另外，比如5V后面接的是单片机，我能用电阻负载来模拟吗? 一般单片机的耗电大概是多少啊?

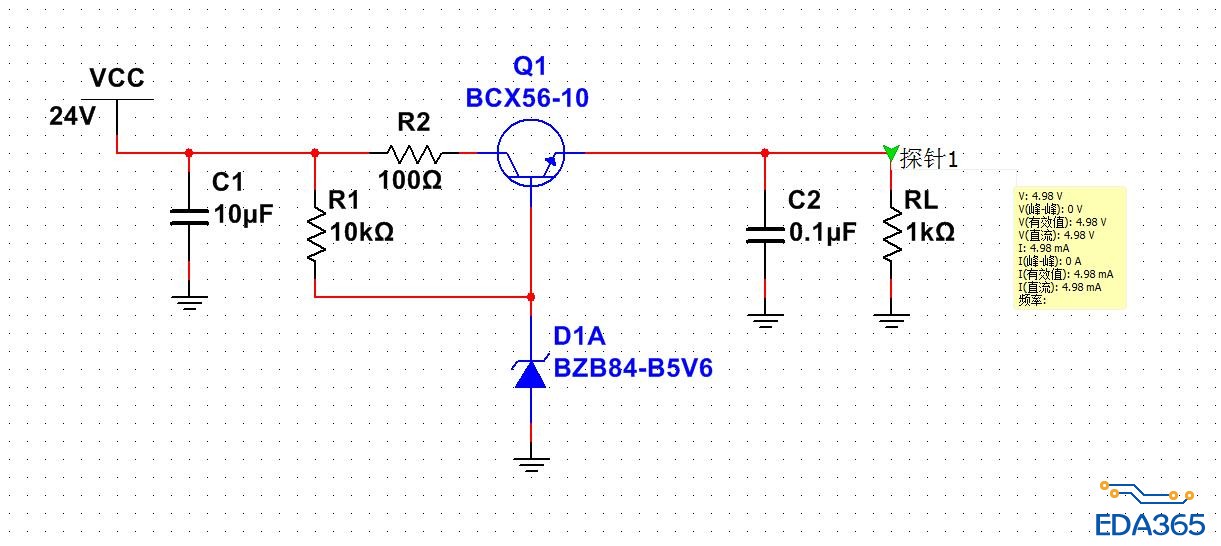

如下图所示:

3.后来，我测试去掉电阻R2也可以，这个R2应该是个限流电阻吧，降低了VCE的电压，提高输出电流，P= Ic*Vce就是三极管的功率.是出于功耗的考虑吗?
若去掉R2：查资料P=1.2W，VCE=24-5=19V,Imax=P/VCE=63mA, 那如果单片机需求100mA,超过了三极管总功耗，三极管会损坏吗?

一般单片机的耗电大概几mA到几十上百mA，功耗你可以看手册嘛。如是LDO空载输出肯定是标称值。用电阻来模拟应该可以。

一般单片机的耗电大概几mA到几十上百mA，功耗你可以看手册嘛。如是LDO空载输出肯定是标称值。用电阻来模拟应该可以。

感谢回复，我后来又有R2和功耗的疑问，请帮忙看下。

R2确实可以降低了VCE的电压，减少三极管的功耗。但是这个电阻也要考虑功率问题。三极管不能超过他的最大Imax，同时，还要考虑散热。P=1.2W应该是要做散热了，具体要看手册。

谢谢。我看了三极管这个封装应该还行，电阻估计了下需要（100mA）2*100=1W,那就是2512的封装，我还想把电阻删掉.看来是不行的.

1、三极管是电流驱动器件，如果仿真时不加RL，三极管的工作状态不稳定，输出电压也就虚高，实际应用中只要有负载就没问题。
2、单片机的工作电流各型号不同，51约为6~10mA  低功耗的在2mA以下，当然，你还要考虑外围电路的功耗。
3、24V输入的电源，一般很少用LDO，易烧，常用开关芯片来做电源，比如MP1584EN  网上成品版也就2元左右。
