共模电感命名
时间：10-02
整理：3721RD
点击：
共模电感命名为什么会有阻抗和电感值两种命名方式，求各位帮忙指导一下，谢谢。
在相对低频（小于1MHZ）使用环境，多数使用环形状共模电感，材质多为锰锌，参数表现为体积、电感值、线径、最大电流。不是没有阻抗，是达到几K-十几K，更关注电感值了。多数使用在DC输入、开关电源、大电流场合。

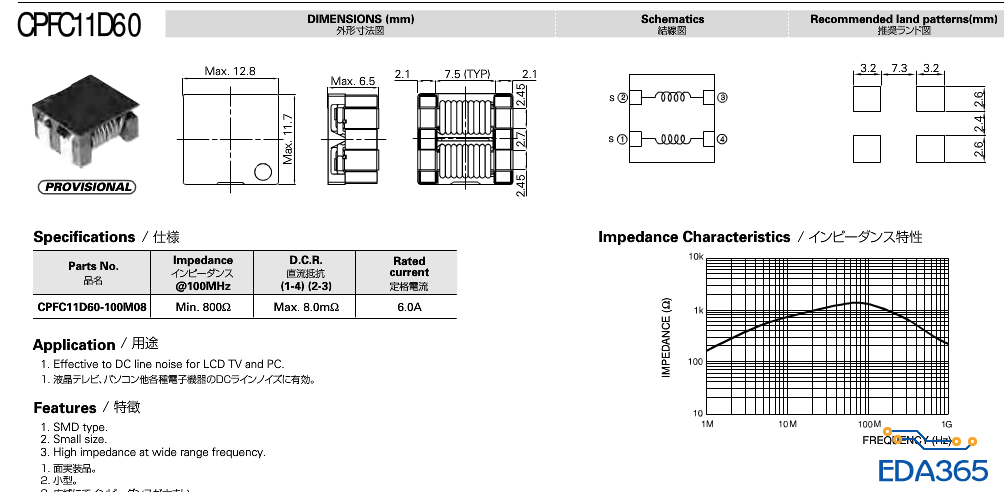

在相对高频（大于1MHZ），一般在100MHZ测试阻抗到达最大了。材质多为铁氧体磁芯， 参数表现为：XX欧100MHZ，多数使用在USB、HDMI、CAN 、LVDS、场合。
\

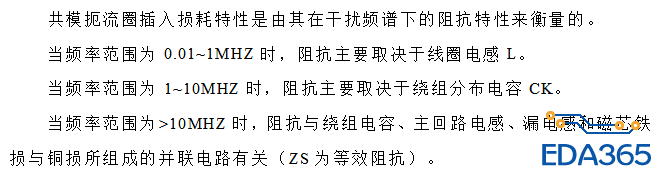

总之目的都是为了线圈得到高阻抗，衰减共模电流，从而达到抑制EMI的目的。
在相对低频（小于1MHZ）使用环境，多数使用环形状共模电感，材质多为锰锌，参数表现为体积、电感值、线径、最大电流。不是没有阻抗，是达到几K-十几K，更关注电感值了。多数使用在DC输入、开关电源、大电流场合。
在相对高频（大于1MHZ），一般在100MHZ测试阻抗到达最大了。材质多为铁氧体磁芯， 参数表现为：XX欧100MHZ，多数使用在USB、HDMI、CAN 、LVDS、场合。
\总之目的都是为了线圈得到高阻抗，衰减共模电流，从而达到抑制EMI的目的。
