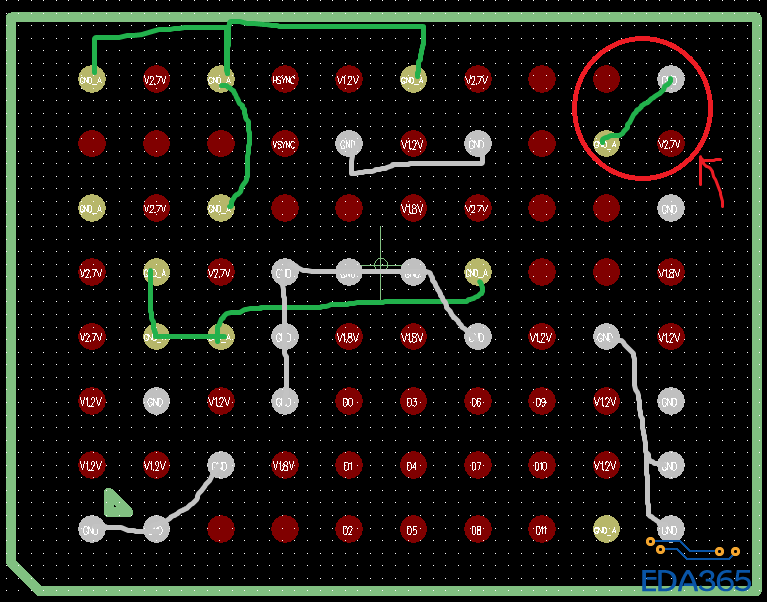

关于IC内部管脚连通的问题

我来猜一下：
1. 内部连接在一起，使模拟和数字的信号回路更小，如果内部不连接，靠外部连接，模拟和数字部分信号回路变大；
2. 内部连起来后，外部还要分：数字和模拟部分在外部还是需要隔离，才能更好的避免一些问题。

GND,永远只有一个！

然后?

最终还是通过电阻或电感,磁珠连接起来

我就是想问，IC内部是否已经连在一起了，而且这种做法是否普遍

在电路上，AGND和DGND最后都会连在一起的，其实是一个GND，只是人为的起了不同名字，最后通过0欧电阻或者电感连接起来。

那你有没遇到/想过，这个0R电阻放在哪是适合的?放在哪是产品都会直接出问题的?

IC 每一个厂家做法不一样,大部分IC内部已做了连接, 有遇到少数的会要在外部连接(国产).

那你测量这两个GND 是短路在一起的吗?我之前测过一个芯片的，确实没有短接在一起，忘记什么型号的芯片了。

我的理解是这样的，既然你内部已经连在一起了，那就表示你内部已经规划好的模拟和数字的部分，那这两个引脚都应该是DGND(因为你内部已经分出AGND部分，并且选择了合适的位置连接到DGND)，但是，规格书很明确的写着两个引脚，一个AGND，一个DGND，这是我不理解的地方

我测量的就是这两个引脚连在一起了，按照我的理解，应该是分开才对的

和在一起是为了统一的0电位。
分成2个信号名AGND 、DGND 是为了区分模拟与数字部分。
分成2个信号名就使得PCB上电流的回路在IC内部汇合。

真相只有一个
