一键开关电路

时间:10-02 整理:3721RD 点击:

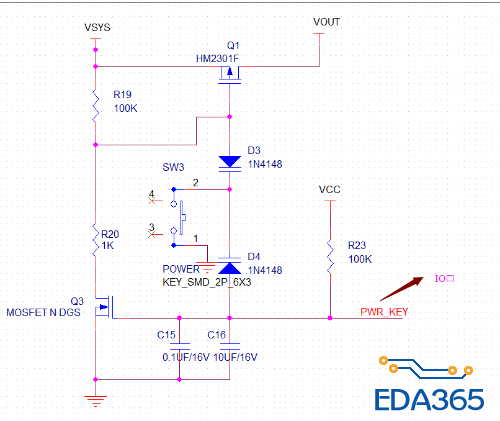

大家看看这个还有问题么?谢谢!


强烈关注这个问题

顶一个,最近要放在产品上,看看大家有什么意见么

不在Q1和D3之间加个电阻吗,IO口之间不加个电阻限流吗,这电路估计悬

不知道什么意图。

MOS是电压型器件

应该没问题,按键按下时,Q1导通,PWR_KEY检测到低电平,VCC上电,此时松开按键,Q3导通。此时检测到PWR_KEY为高,
当按键再次按下是,PWR_KEY检测到低,VCC断电,Q3断开,D3截止,Q1断开。
不知理解对不对

还是有问题,估计不行。D4是个问题。

学习学习

什么问题

IO只是输出高低电平,输出高电平,按键松开后,电路得以继续供电。

按着按键的时候,IO输出的高电平也会被D4拉下去,算0.7V,电容10uf,电阻100K,时间常数就1s了,在按键松开之后,Q1是ns级的断开时间,VOUT,VCC估计是迅速掉电,然而此时电容电压是要充上去才能让Q3导通吧,至少要个几十个ms吧,这个时候VCC端能维持到把电压冲上去吗?

你自己搭个试试吧,我觉得IO口不管是做输入检测还是输出控制,只要有D4在都会有这个问题。如果你加多一个IO口,去掉D4,硬开软关,就没什么问题,很简单。

个人觉得可行

這電路單純就是硬件開機之後,MCU給 PWR﹍KEY 送一個低電平 就固定 在開機的狀態
關機 只要判斷 按鍵按下多少秒之後 就給 PWR﹍KEY 一個高電平 就關機了
