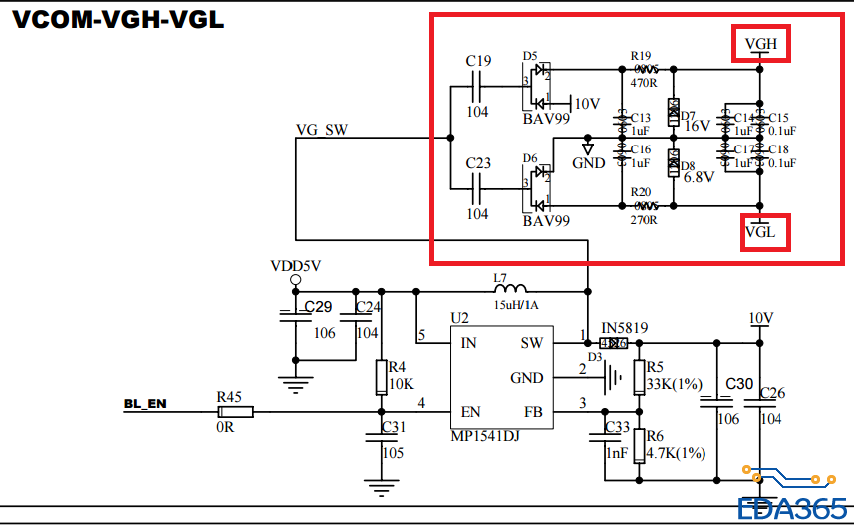

帮忙看下这个升压及降压电路是怎么计算的

弱弱的问下，C23左边怎麼會变成0V啊~

以VGH分析，U2 SW闭合时，C19两端近似10V，SW断开后，C19+VDD5V近似15V通过D5至VGH，即VGH约15V
VGL原理一样

VGL這樣理解對嗎：U2 SW 閉合時 C19一端10V,另一端接地0V。SW斷開后C19放電，所以是C19-VDD5V=5V,所以VGL=-5V對嗎?

VGL 与 C19无关，与C23相关，SW断开时,C23两端电压约5V；SW闭合时，C23左边变0V，右边就变-5V

可以去看看模拟电路这本书，里面有电容升降压部分

这个是液晶屏上常用的电源转换电路，原理是电荷泵（charge pump），百度一下有很多资料。

SW闭合等效于SW脚接到GND

学了东西，留个脚印

唉~~~  參考相同的帖子
http://www.eda365.com/thread-91149-1-1.html
http://www.eda365.com/thread-85442-1-1.html
http://www.eda365.com/thread-79885-1-1.html
http://www.eda365.com/thread-43650-1-1.html
http://www.eda365.com/thread-77369-1-1.html
http://www.eda365.com/thread-58993-1-1.html
http://www.eda365.com/thread-64800-1-1.html
http://www.eda365.com/thread-101486-1-1.html
.
.
.
.
.
.
.

終於看明白了，各位謝謝啦~

应该是产生正负5V

嘿嘿，你是最棒的！

液晶背光的逆变器电路吧?

CHARGE PUMP电路而已，利用电容压差+基准电压。只是有电平，连续驱动能力很弱。
