利用过孔带或者分割线将电源部分与其他电路进行分割
时间：10-02
整理：3721RD
点击：

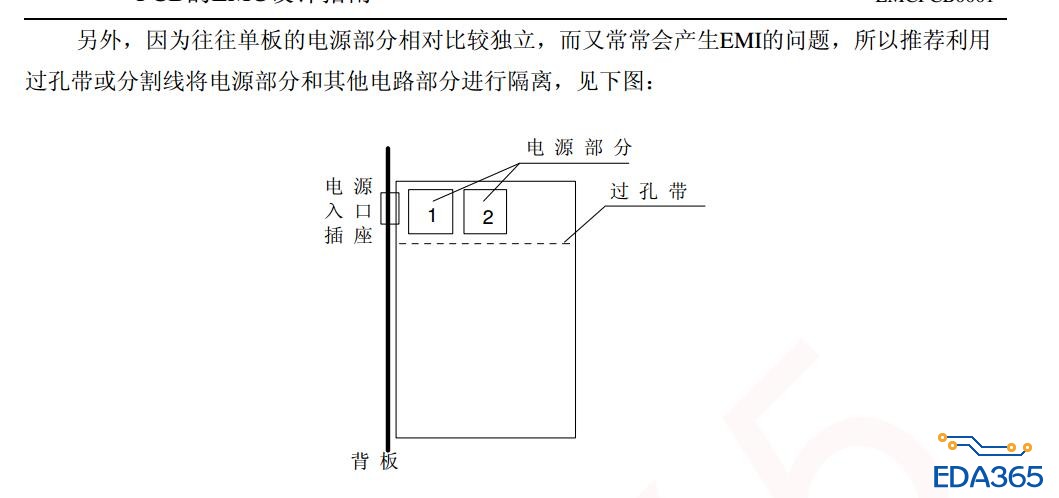

在华为PCB的EMC设计指南中看到下面这个图，不是很理解这个加过孔带具体如何操作，过孔加多密?加GND网络过孔?加过孔会不会造成电源层出现断裂?减少EMI原理是什么?求赐教
过孔带的增加我理解是壳体内部空间有限，电源板特别是AC部分，需要和主板并联layout在一起，过孔带的主要功用是增加爬电距离特别是对于AC部分，对于DC部分主要就是使用分割线或者keepout

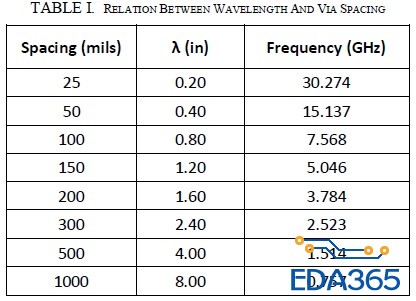

這種做法叫 Ground Via Fence，Via 間距必須小於最大工作頻率的 1/8 至 1/20 波長。
电源干扰比较大，EMI隔离，类似分地。
有效果吗?
学习
学习
有效果吗?
同问有次果吗
