大神帮忙分析下这个电路、、、、、

时间:10-02 整理:3721RD 点击:
如图

如图


哈哈!不会上传  刚研究了下

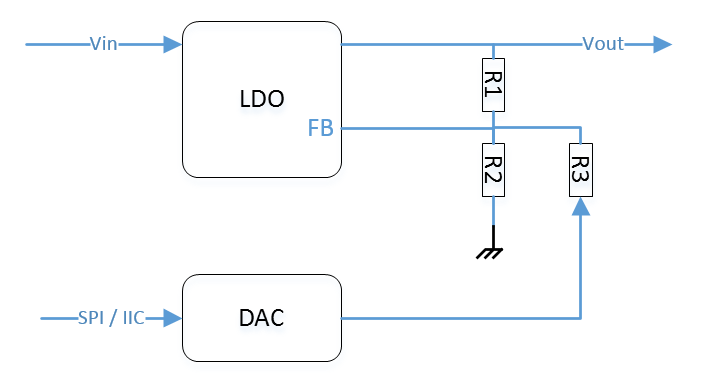

感觉电路输出VCC 和FB并没有形成反馈网络。可参考下图,原理都一样使用DAC调节输出,形成闭环反馈。这样对LDO和DAC选型就没那么苛刻了。
下图中Vout=R1*(Vfb/R1 + Vfb/R2 - (Vdac - Vfb)/R3)


本人小白,请大神具体分析下,第一级时3倍放大  第二级是什么作用?怎么实现的?

两级放大

两级放大

两级有什么区别吗

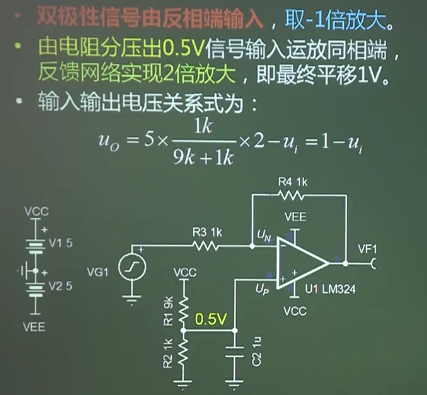

  U4B是 3倍同相放大, 没疑问吧?  U4A 参考附图,


不太懂啊   U4A作用是什么?  为什么要加这部分

限定U4A的输出电压大小,这个跟芯片FB引脚的内部参考电压有关,你可以查下DATASHEET.

明白了  多谢指教!

我们工程师说后面那个是个减法器,起到电压跟随的作用   FB处的电压是固定的,VCC跟随U4A反向输入端的输入电压变化

?

我觉得U4A是个减法器,U4A的比较电压是VCC,与U5的数控DAC比较,形成一个反馈电路。
