连接器接地问题

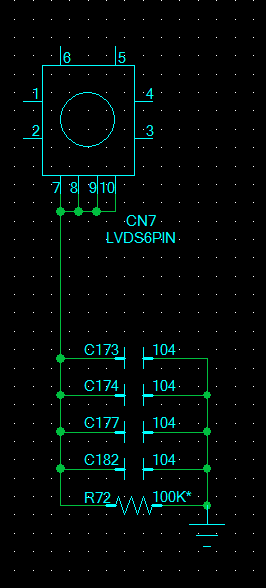

猜78910，4个为连接器的金属外壳固定脚。电阻和电容用于ESD

说明78910 不需要接地

是固定脚   为什么不直接接地 而是接100K到地

这个连接器是要接屏么? 这个屏外壳跟电源地直接相连么?

强烈关注这个问题

ESD考虑

这个要看你的整个系统对于地怎么处理：系统地如果和机壳（屏蔽地）直连，你这里就可以直连；
如果系统地要求和机壳隔离，这里就可以这样处理，比如输入220v交流，一般要求系统地和机壳屏蔽不是直连；
还有如果需要过认证，104的电容估计会有问题。

看不懂666666666

ESD吸收回路吧

应该是限流吧，让静电之类的通过电阻放电，以太网不也是这样接的吗，外壳与地之间接个1M的大电阻

出于防静电干扰考虑

大部分人都说是考虑ESD   能说下具体是什么原理么
