波形不正常

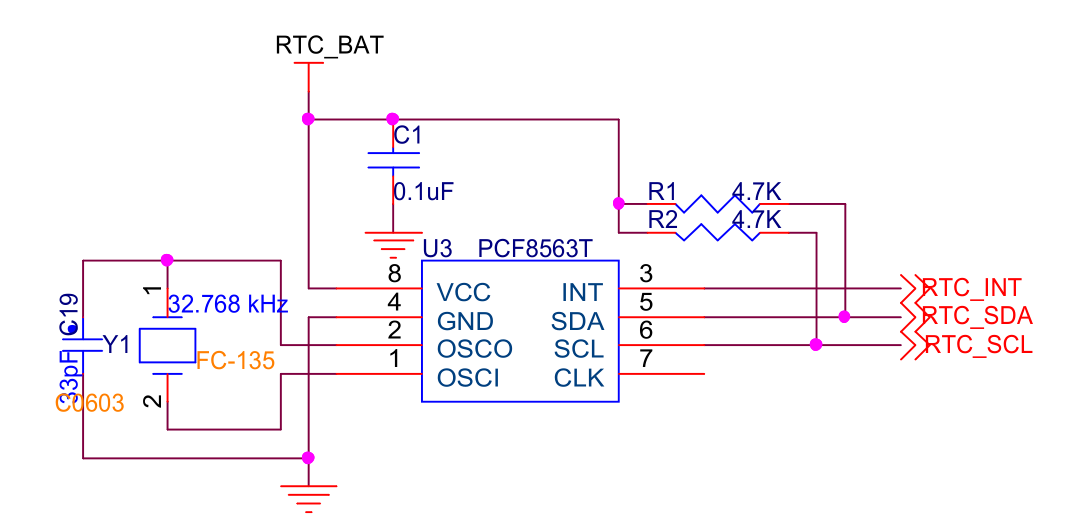

如下图的时钟电路，做了两款版，电路均一样用串口测试，一款时钟输出正常，另一块板无法输出
示波器测量均有32.768K波形输出
唯一的不同是：
正常的板：测晶体输出波形时必须用X10档，X1档测不出来
不正常的板：测晶体输出波形时用X1档就能测出来
求各位赐教是怎么原因

你电路画的有问题吧

嗯，但时钟是有的，正常的，不是这个原因

33pF 怎麼來的?

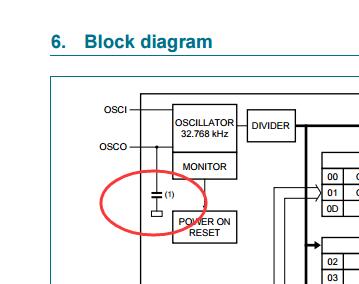

C_OSCO︰Capacitance on pin OSCO
15 pF Minimum
25 pF Typical
35 pF Maximum

不清楚哦，
都是接的别人留下烂摊子
电路错好多

改一下看看

留爛攤子給別人，這種事一輩子不幹個幾次，就白活了！

唉！　漫漫長路　起伏不能由我　人海漂泊　嚐盡人情淡泊　 熱情熱心　換冷淡冷漠

X10档，X1档 对应你探头是否衰减 没啥的 32.768K晶振电容换换

33PF大了点，输入与输出加个１Ｍ电阻预留

楼上的建议不错，预置一个1Mohm的电阻备手

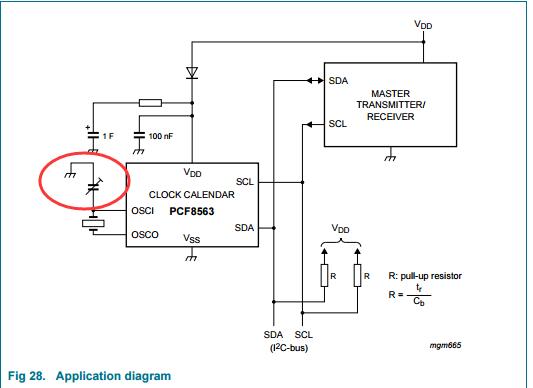

先把C19移到U3 pin1 這邊接錯了

匹配电容的问题。你看看表笔，x1档和x10档的笔上的电容是不一样的

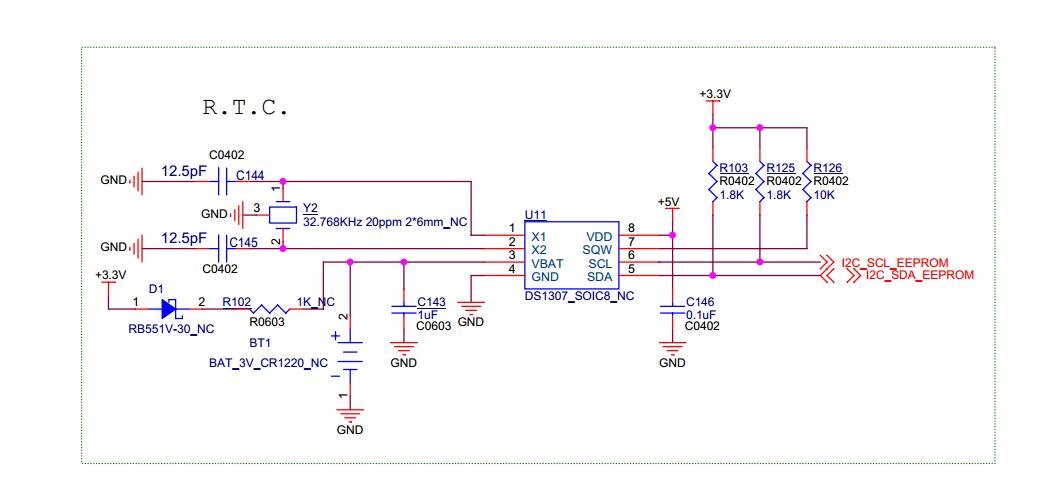

C:\Users\Administrator\Desktop\RTC.jpg 可参考这个电路
