新唐NUC97x系列原理图问题

时间:10-02 整理:3721RD 点击:

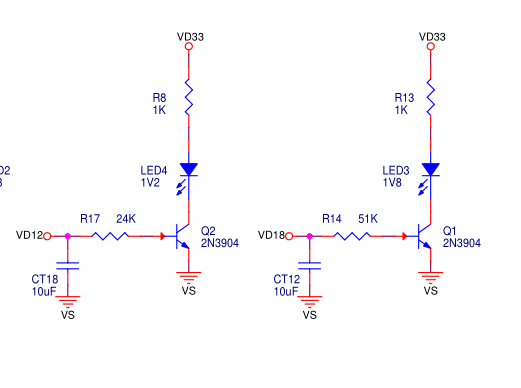

图片是在做原理图时遇到的一个不明白的,为什么要这样,是否可以不要?


LED是用於檢查 1.8V  / 1.2V  是不是有輸出 (也就是 DC-DC or LDO 有沒有enable) ?  但是沒有檢查輸出電壓的電平是不是到位。

因為 1.2V 和 1.8V 無法直接驅動 LED (看看 LED 的規格書 VF 是幾伏特? 其中白光和藍光算是較高的), 所以需要利用 3.3V 和三極管來點亮 LED。

感觉像是水贴。  LED用三极管做开关 可以产生大电流。MCU的IO输出电流不一定够

做原理图时,怎么会用电源1.8V或者1.2V作为信号驱动三极管点亮LED灯?这有什么意义?

1.8V或者1.2V直接驱动LED电流不够,LED的亮度不够,用BJT当开关用高电压驱动一下比较好

當 1.2V 和 1.8V 的輸出指示燈呀~
LED 亮就表示有輸出!

是哦,1.2和1.8无法点亮LED灯,把这个忘了,习惯思维都是“怎么不在输出直接放一个LED指示灯呢?”

使用三极管作为开关,驱动能力增强。

板子放太多灯 有点浪费
