视频输出电路疑问
时间：10-02
整理：3721RD
点击：

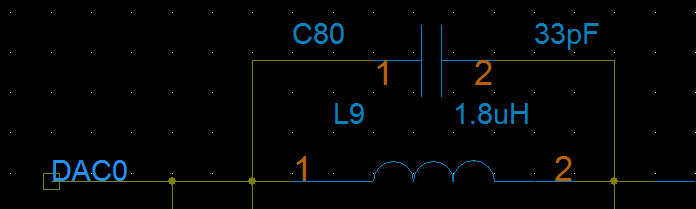

电路为视频CVBS C80用处各说不同， 大伙各抒已见下！ FYI

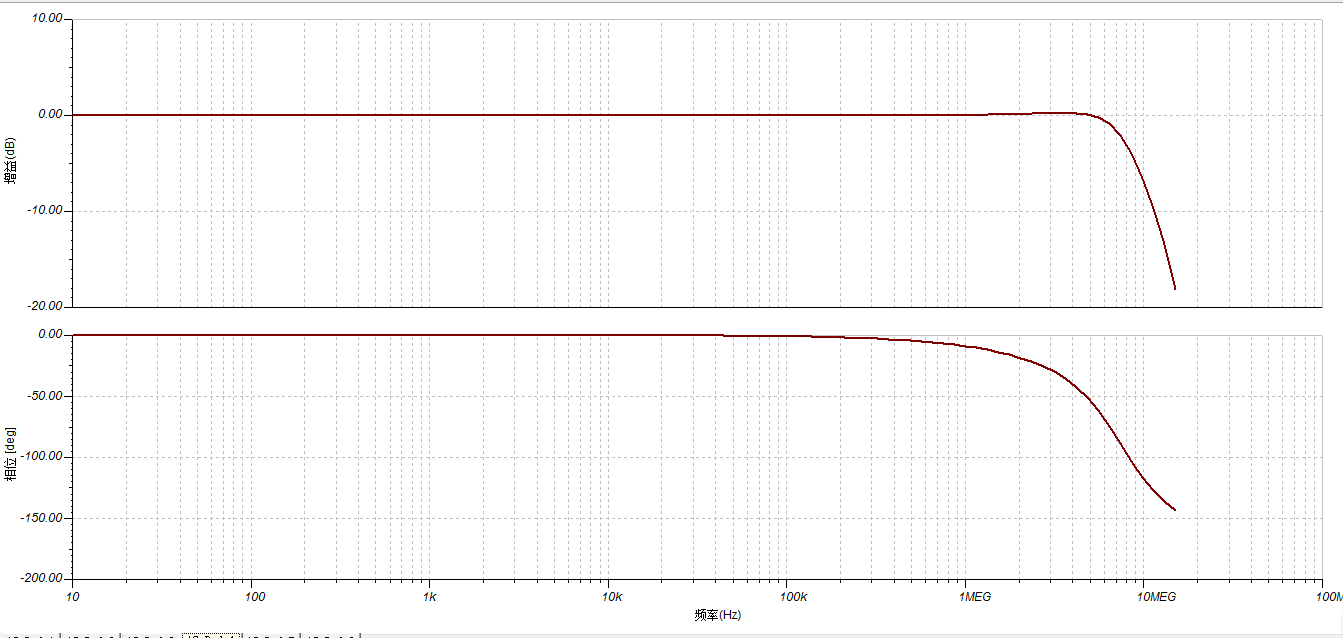

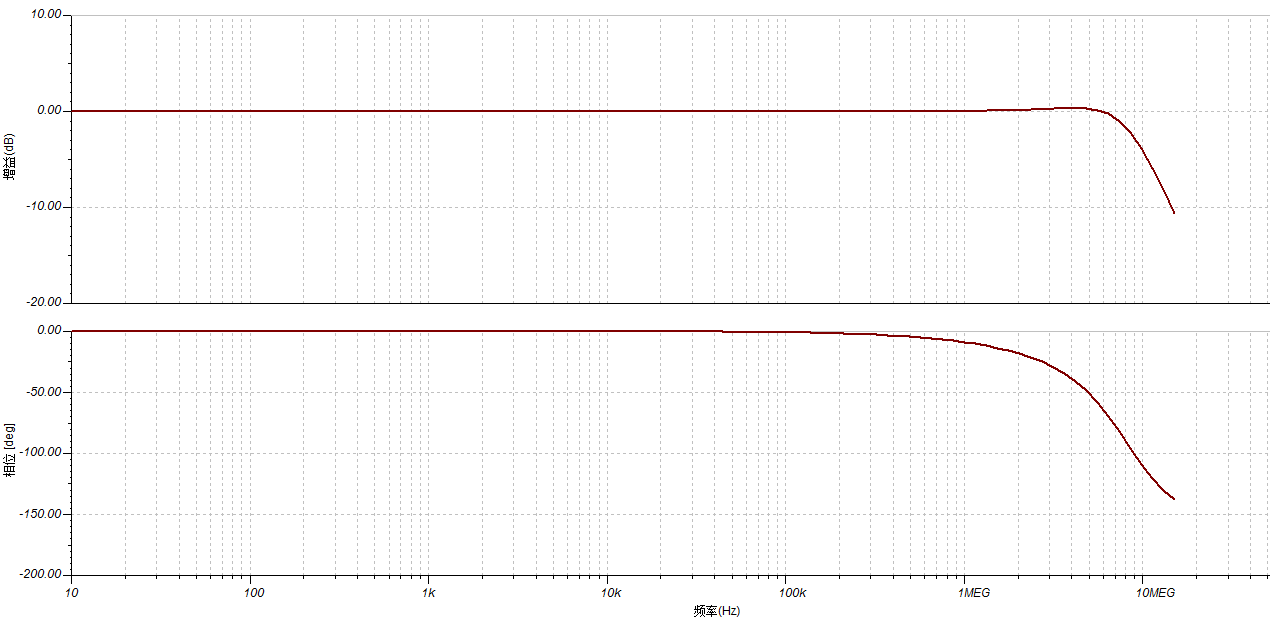

说明加了电容，过度带更抖。
不用电路分析一下就说用处?
什么仿真软件?
这个是典型的LC PI型滤波，在机顶盒上用的多。
过度带更抖，有什么好处呢?
这个滤波器在这里叫做：重建滤波器。 也就是说把SOC输出的DA视频信号重新建立成模拟信号，CVBS带宽6.5M左右，过度带越抖对信号的滤波越好。
在大多数视频应用中，DAC产生的视频信号需要经过重建滤波器对输出进行平滑滤波，消除采样引起的混叠噪声。
厉害了，我的神，又学习了。
学习了
Mark
