RGMII发送时钟问题分析
时间：10-02
整理：3721RD
点击：

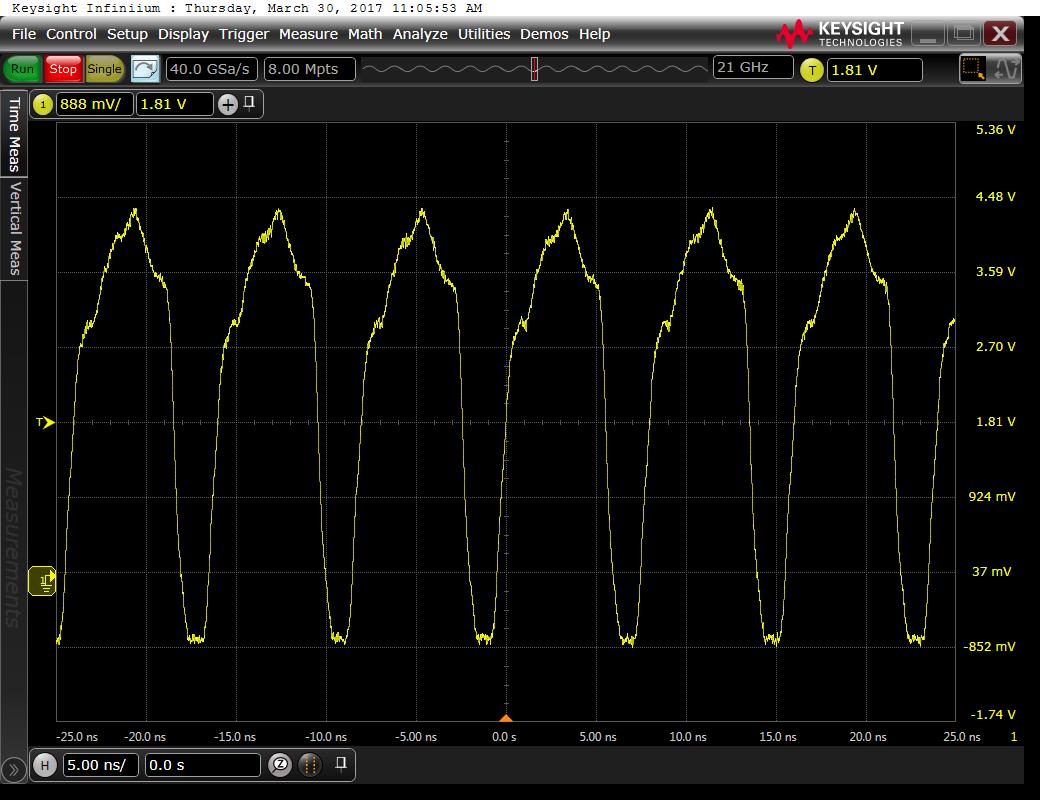

测试波形如下：
请问这个波形能正常的采样吗?现在有一批板子这个接口有一半是正常的，一半不正常。不知道哪里出问题。
请问这个波形能正常的采样吗?现在有一批板子这个接口有一半是正常的，一半不正常。不知道哪里出问题。
测量时序
这个波形有风险 上升沿存在回沟
100多兆的频率，不算快，一般没事。
RGMII时钟需要延时数据采样
我也遇到过类似情况，请问是什么phy?能将原理图截出来最好，说不定能帮上忙
refclk上緣與訊號本身重疊的話應該不會有什麼大礙，比較怕遇到refclk與data同時間轉態
