20V DC jack, 插拔时， 伴有明显的火花， 何解？

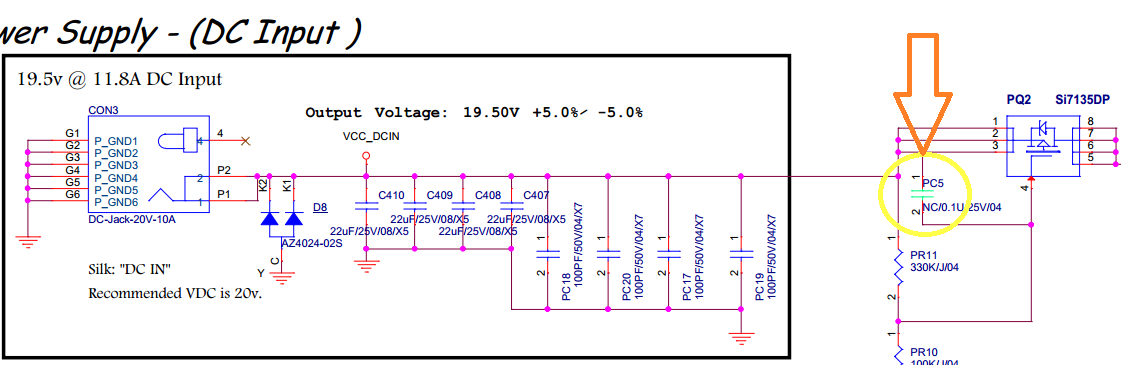

1. 原理如下图 1.  (输入是19.5V)

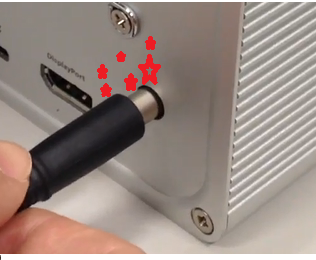

2. 实物图如下图 2. (火花瞬间， 抓拍不到。用小星星示意。)
现象：每一次插拔都可以看见火花。有些次， 还特别强烈！
问题：有哪些方案， 思路可以解决这个问题?
谢谢！

Schematic

spark

谢谢 超级
1. 上述思路， 基本正确。
2.  其实， PQ2 开始并没有开通。
3. 电路还有一部分并没有贴上来，那就是PQ2 前级， 还有一支路，连接一个LDO（19.5v - -> 5v）, 之后有几个小功率电路（TTL, MCU) .
        a）原来以为小功率没有影响，
        b）实际上， 主要是它们在制造‘火花’
        c）DC Jack 后端的22uf电容， 也推波助澜
        d）LDO 断开之后， 火花基本没有了，或小了很多。
4. 结论： 电压（20v）高， 电容多， 导致这个‘火花’ Bug。

有個洋人這樣講的︰
如果樓主斷開 MOSFET PQ2，這個現象就沒了話。表示這個火花（Spark）或電弧（Arc）是因為後面巨大的電容或電感負載造成的。那有一種想法就是，如何讓插頭接好之後再把後面負載接上來?

• 緩啟動（Soft Start）
• 電源延遲開關（Power-On Delay Switch）


原電路中的 MOS 管的 RC Delay 可能不夠長，電容或電感的電平還充電得還不夠高，所以當插頭接近時，仍會引起放電的現象。
這個說法，樓主參考看看！

关注

更换DC jack 插头

更换DC JACK 插头

这种电源似乎是NOTEBOOK的电源，建议参考下相应的成品电路；这个设备是金属壳的，建议查一下是否没接地，或插头极性是反的

狗小编又立功了！

狗小编又立功了！% n

火花很正常 减小火花很重要

小编上面的PMOS管是做缓启动的，但仍然有问题，后面看了跟狗哥的对话，发现其实PMOS管前级还是有接电路的

对于这种现象，更换DC JACK只能减小看不到火花的程度吧，火花只是隐藏在DC JACK里面。还是有特别的DC JACK可以避免，愿听其解
