PMOS 导致电流 浪涌 53Amp (width=160 us)

1. 如下原理图所示， 用一个P管做开关。
2. 默认情况下，  电容PC5 不上件. 此时，上电瞬间会有的 53 Amp 的电流浪涌。（如图2）
3. 加一个 470nF 电容， 则可以把电流浪涌 控制在 20 Amp. （如图3）
      a.) 电容用330nF, 太小，
      b.) 电容用800nF，又太大。
      c.) 以上两种情况, 实际效果都比不上470nF 好。
4. 问题：
      a, 此电容的工作原理是怎样的?
      b, 为何只有470nF 的电容能比较有效的控制浪涌 ?
      c, 是否有更好的电容值， 可以使浪涌更低? (最好能控制在这18A 以下)
谢谢！

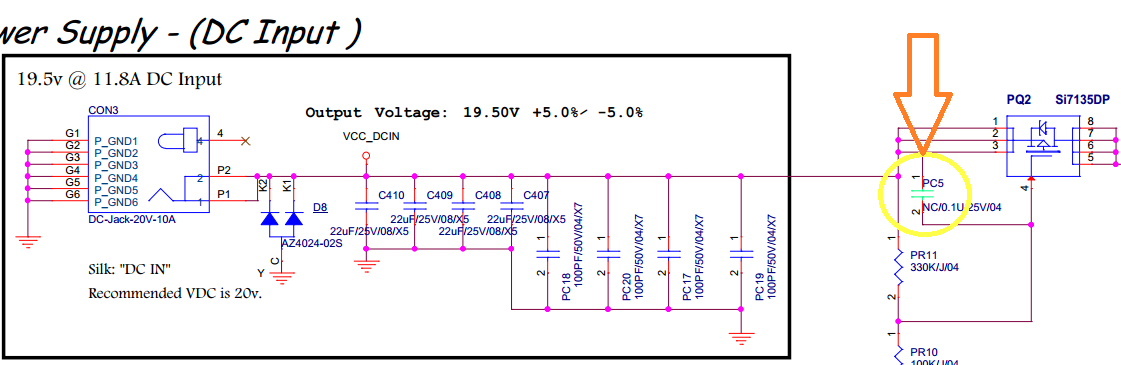

schematic

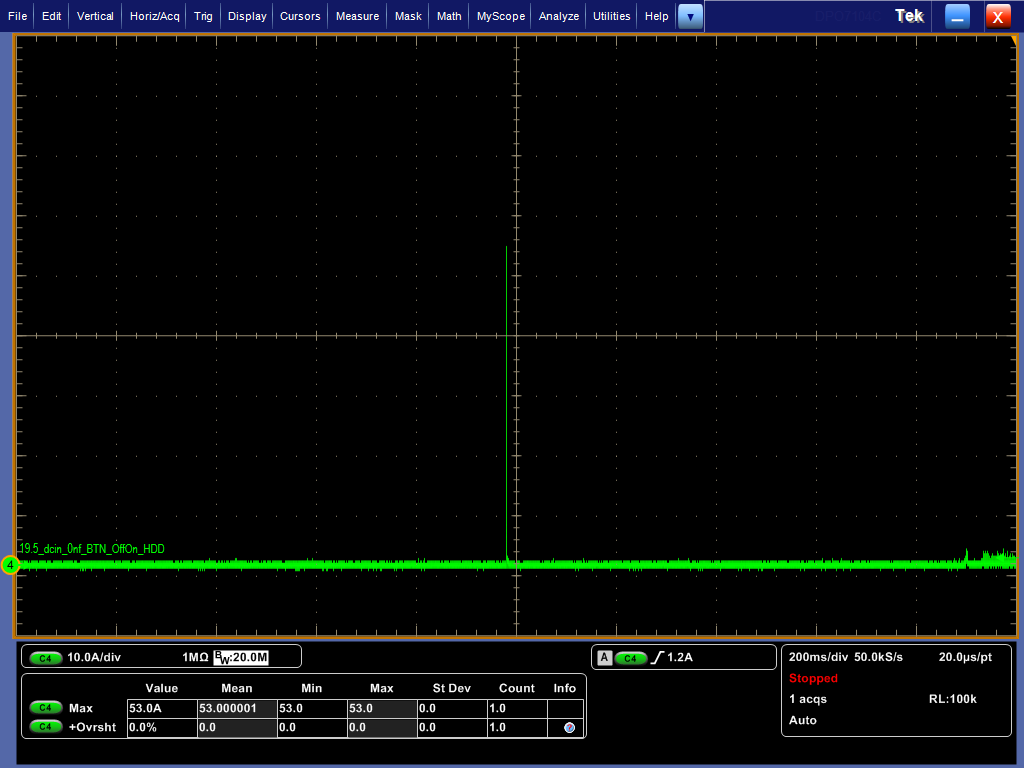

no_Cap

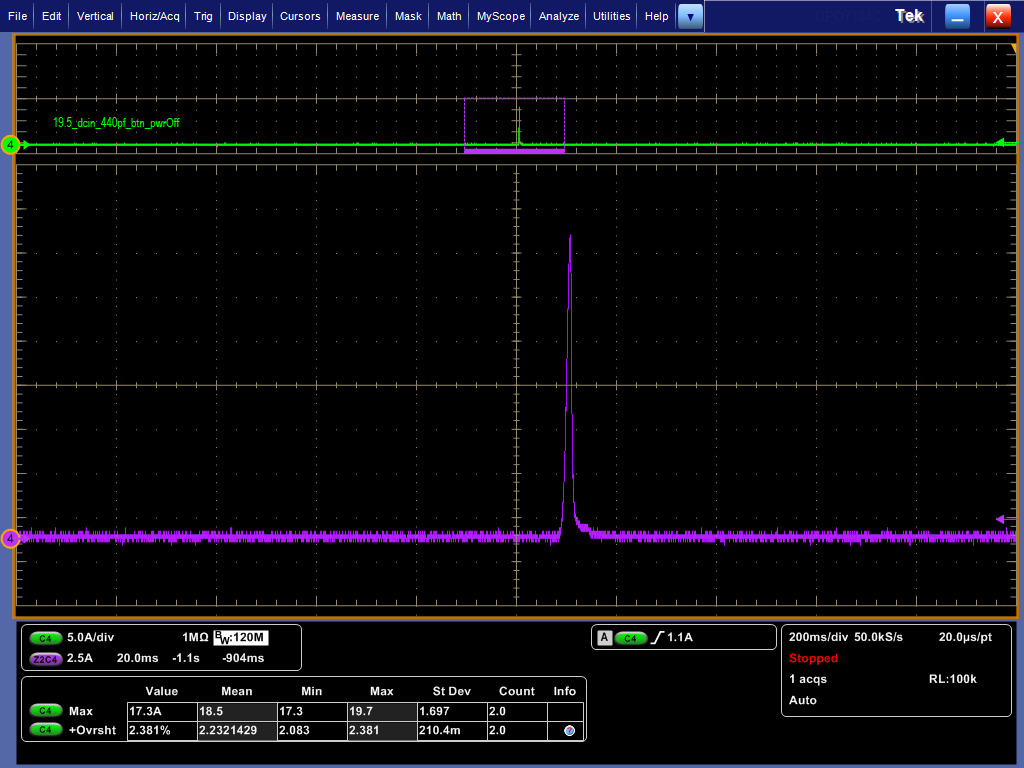

470nF_cap

我顶顶

5678接个电容到GATE，你试试看

大致是接一个电容，在上电瞬间电容导通MOS的源极与栅极等电平。MOS关闭，具体为何是470nf最好，要看电容的充放电速度咯！多试试

什么叫330nf电容太小，800nf太大啊?

1.增加这个电容是延长P-MOSFET导通时间，P-MOSFET后端有接负载，特别是电容类的，导通时间长，充电时间就会增加，瞬态电流就会减小；
2.不一定 470nF电容吧，可以尝试调整电阻值；
3.浪涌电流（我喜欢说瞬态电流）大小和DC连接器后端的电容有关系的，把电容值减小，这个电流会降下去，也可以在DC连接器后端串联0.5R~1R电阻，这样效率下降很明显，瞬态电流也会下降；

有点类似 缓起的作用吧，

小编你好，小弟工作中也感觉经常碰到这种瞬间电流过大的现象，想请教下你们采用的是什么测试仪器?因为公司比较小，除了示波器啥都没了，碰到这种情况都只能串小电阻来测电压，太麻烦了...

谢谢小编~稍稍了解了下，看了下价格，还是老老实实串电阻吧

这个图 像是插电起火花那图吧。
