SPI 时序, 实测与datasheet 对应不上?
时间:10-02
整理:3721RD
点击:

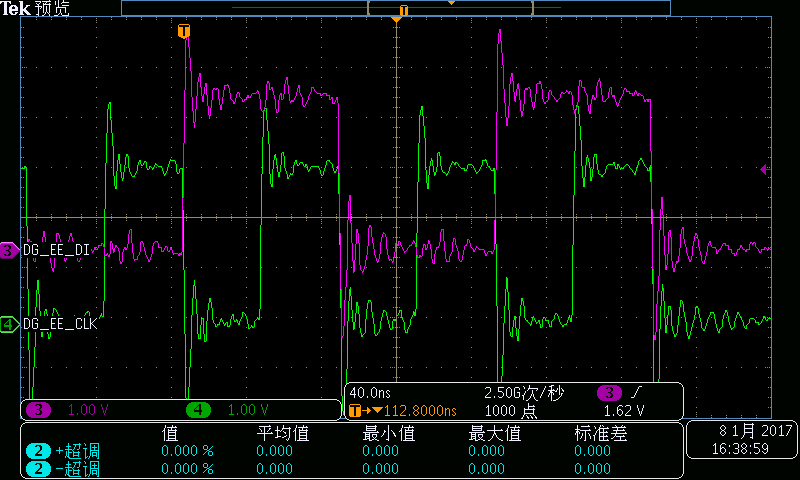

1. 近日, 做SPI 的测试报告。 (其中图1是Spec; 图2是实测波形 )
2. 图2中, 绿色线是clock。 可是, 紫色的线是data In, 还是data out?
3. 理论上, 它应该是Spec中的MISO.
Spec上显示, 时钟的 '下降' 沿落在data 脉冲的中部.
可是 我的波形却显示 时钟的 '上升' 沿落在data 的中部。
4. 那么,我的波形应该如何表现T_sumiso 与 T_hdmiso 这两个参量? (Cursor 从哪开始, 又该量到哪)
是否可以用上升沿,代替spec中的下降沿来测量?
谢谢!
2. 图2中, 绿色线是clock。 可是, 紫色的线是data In, 还是data out?
3. 理论上, 它应该是Spec中的MISO.
Spec上显示, 时钟的 '下降' 沿落在data 脉冲的中部.
可是 我的波形却显示 时钟的 '上升' 沿落在data 的中部。
4. 那么,我的波形应该如何表现T_sumiso 与 T_hdmiso 这两个参量? (Cursor 从哪开始, 又该量到哪)
是否可以用上升沿,代替spec中的下降沿来测量?
谢谢!
Spec

WaveForm

看你的紫色的线应该是上升沿过来有效,那么是MOSI。
自己确认下输入输出吧 从图看 做主时候 输出上升 输入下降采样
极性,相位如果跟手册中说明的不一样 可能会出现收据接受正常 但波形错误。
之前用过一款芯片,测试3种极性相位的设值都可以正常接受数据(PS:3种有一种时序跟手册中不是一样,但数据正常),一种不可。
不确定出现的原因具体是什么,可以试试。
波形上振铃明显,要不加个33欧姆改善下。
SPI有多种工作模式
