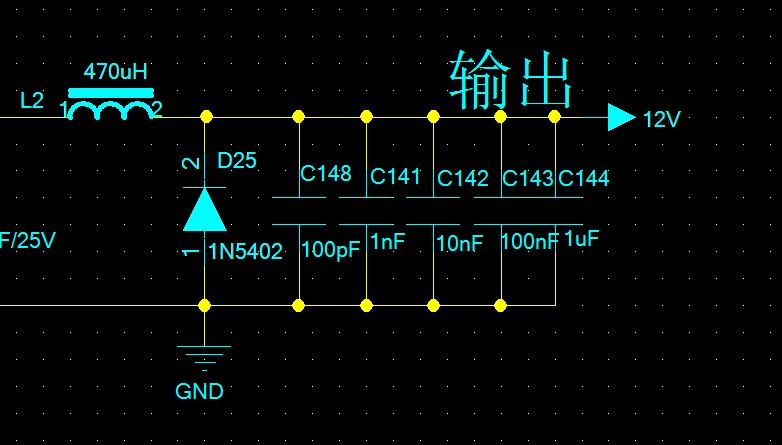

针对二极管作用讨论。

同问

这是BUCK电路的输出端吧 这个二极管功能是什么 一般也可以不用 无非就是提供一个电容上电压的泄放通路 放在电感后为好吧

如果 L2 的輸入的前面是 BUCK 電路，則 D25 毫無作用。
如果 L2 的輸入的前面是 DC JACK， 則 D25 是用來防止逆向電壓輸入。建議 D25 放在 L2 之前。

就是普通DC 输入端   DC-DC的输入

DC-DC的输入   从电感的突变角度应该是放置于电感后面   从逆向电压输入来讲 应该放前面好   大伙各抒己见吧

和各位学习了，谢谢

向大家学习了……谢谢

二极管是并联在线圈的两端(此称续流二极管)，线圈在通过电流时，会在其两端产生感应电动势。当电流 消失时，其感应电动势会对电路中的原件产生反向电压。当反向电压高于原件的反向击穿电压时， 会把原件(如三极管)等造成损坏。续流二极管并联在线两端，当流过线圈中的电流消失(开关断开)时，线圈产 生的感应电动势通过二极管和线圈构成的回路做功而消耗掉，从而保护了电路中的其它原件的安全。
