H桥ic_L293D_如何画它的电路图？

小妹是电子电路的新手，
有些看不懂的规格上来向前辈们请教。

最近要控制一个马达，需要正丶反转丶控制转速，
搜寻H桥的ic，想用 L293D来用，

上图请问1.：左下绿色框内它就写，二极体在内部，
那线路它怎麽还画了4个二极体?
上图请问2.：第2个缘色框起的，它画的那个波型，是什麽意思?

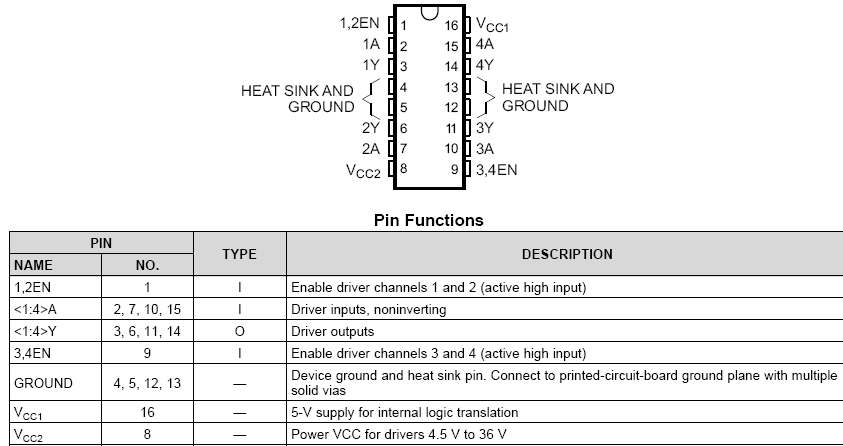

【上图为pin的定义】

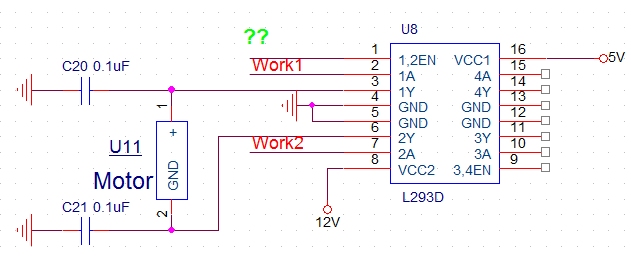

【上图为自画的电路】
请问3：因为看不懂规格画上的电路，在网路上搜寻其它资料，
兜出自画的电路，想请问这样画有正确吗?
请问4：第1脚是什麽作用?
请问5：第2丶7脚是什麽作用?
请问6：L293D，可以用pwm来控制马达的转速吗?是第2丶7脚输入pwm吗?

1、示意告诉你集成了二极管，不用自己另外添加了。如果添加也没有错，当冲击电流较大时，外部挂二极管也合理。

2、一脚是芯片使能脚，高电平有效。2、7脚是正反转的控制输入信号，通过PWM信号的频率来控制转速

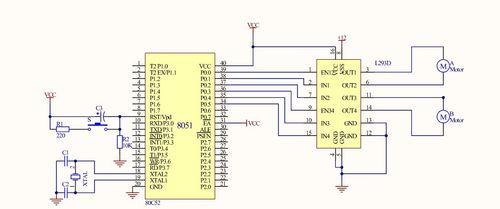

L293D可以驱动2路直流电机输出，单通道电流最大值600ma，双通道600*2=1.2A，附给你了了原理图，直连就行了，不过你得考虑下你的电机功率多大?空载电流多少?带载电流多少?峰值电流呢?否则驱动芯片功率达不到就容易发热很严重甚至烧坏。

谢谢~谢谢大家的指导
