电路板燃爆了,求解?

时间:10-02 整理:3721RD 点击:

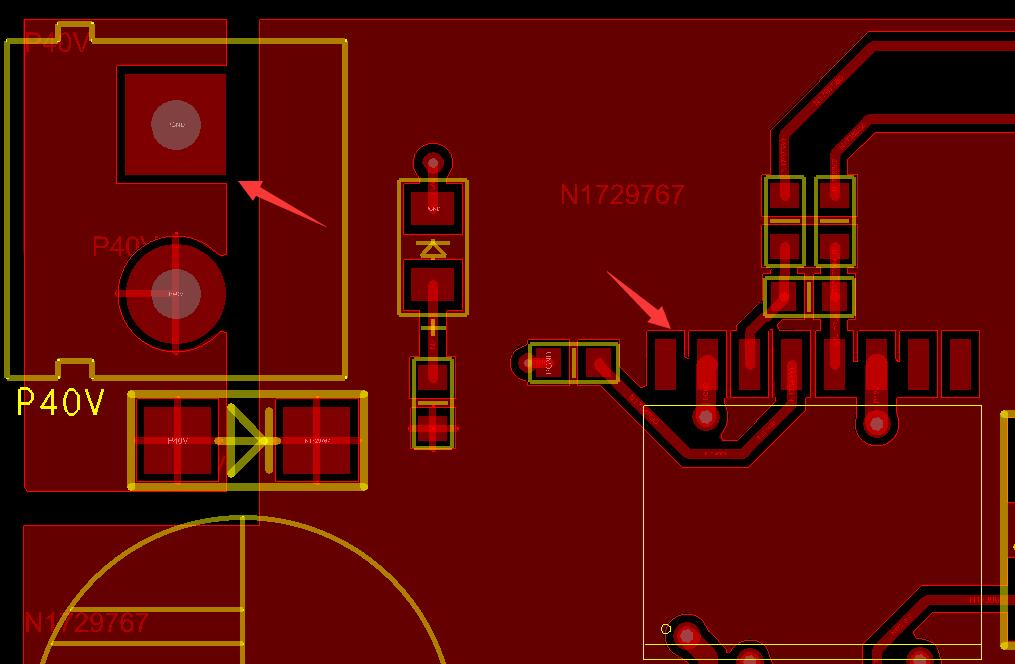

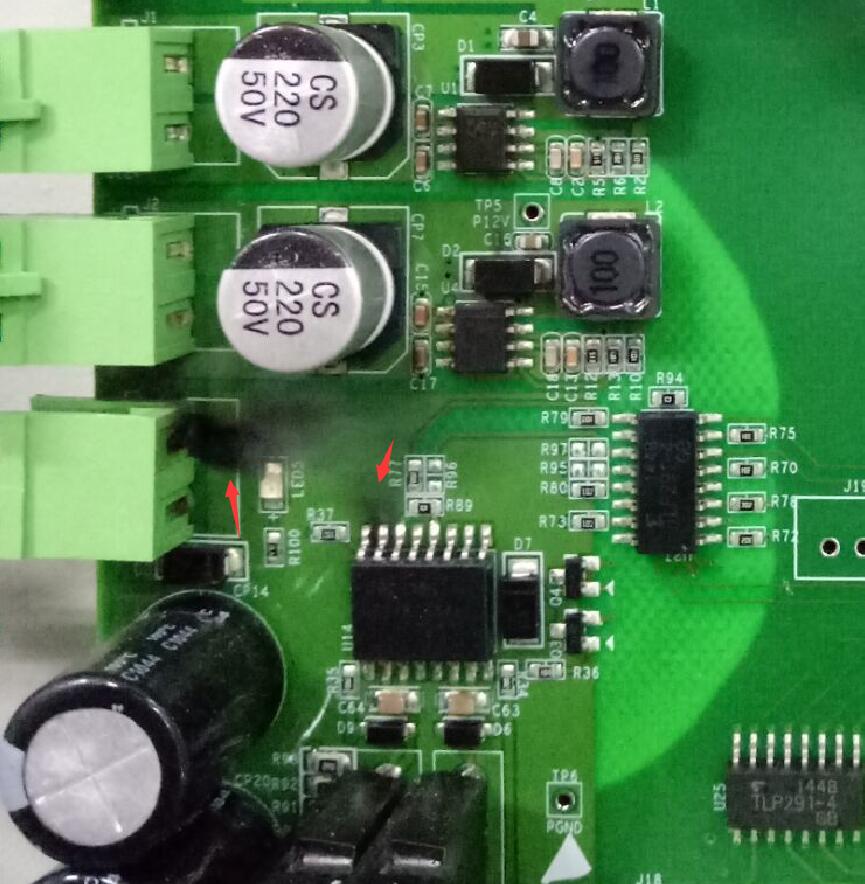

请教击穿电压与line to shape spacing的关系?板材为普通FR4板材,击穿位置位于表层覆铜区域。如下图:



基本断定由于所用新星电源产生较高的电压,击穿电路板,并造成95%以上相关负载(包括此块电路板)全部烧毁,损失惨重~

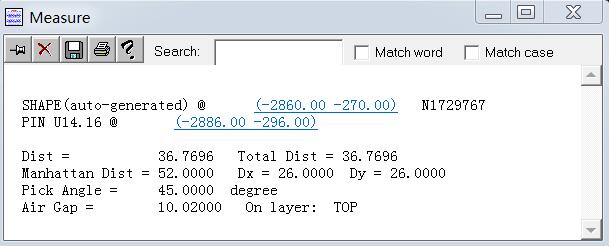

我想根据间距10mil,估算一下最小击穿电压,1000V or 500V?

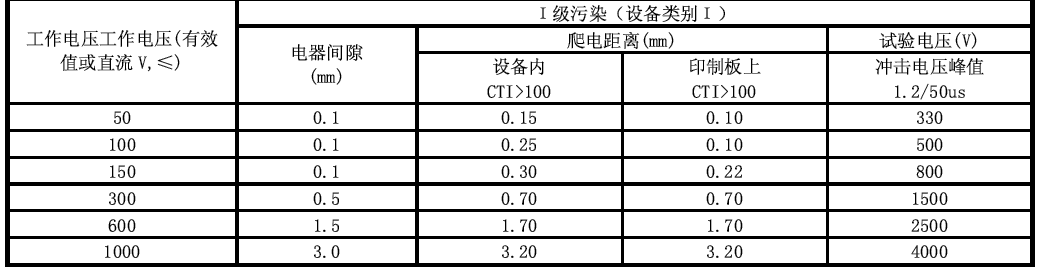

看这个


多谢!就是说10mil约0.2mm,所以可能开关电源直接输出>~220V了....

                                      (⊙o⊙)…

你这个很像是大电流短路引起的 不觉得是间距的问题 个人经验

这个表格确实是好资料  以前都是凭经验  没有理论参考

我也感觉你这个是电路设计缺陷所致,非间距问题

感觉不像是间距引起的

我也觉得是电路设计问题:没有接口保护措施

有可能是电路设计有问题,并非高压击穿,40v电压不高。

很可能是缺少浪涌保护,浪涌照成电源IC击穿,后续缺乏过流保护,照成继续后级损坏。

很可能是缺少浪涌保护,浪涌照成电源IC击穿,后续缺乏过流保护,照成继续后级损坏。

这很显示是VCC到GND之间类似短路,瞬间电流非常大,导致,并非间距太小。后级电路有问题,那颗芯片引脚都快烧掉了,那边电路检查一下

小编找到问题没有?

想问下这个电器间隙和爬电距离指的是什么?难道不是同一个?为什么表格里面数值不一样
