各位，最近接触了很多二极管，有几个问题请教下：
1.肖特基二极管放在电池附近是起什么作用?
2.我知道TVS管是为了防静电和浪涌，还有稳压二极管，肖特基二极管；这三种二极管各有什么特点和使用场合，有没有资料学习下啊? 谢谢！
不知道能不能发链接：
http://bbs.eeworld.com.cn/forum.php?mod=viewthread&tid=477952
http://bbs.ednchina.com/BLOG_ARTICLE_3011238.HTM
望解答，谢谢！
1.肖特基二极管放在电池附近是起什么作用?
2.我知道TVS管是为了防静电和浪涌，还有稳压二极管，肖特基二极管；这三种二极管各有什么特点和使用场合，有没有资料学习下啊? 谢谢！

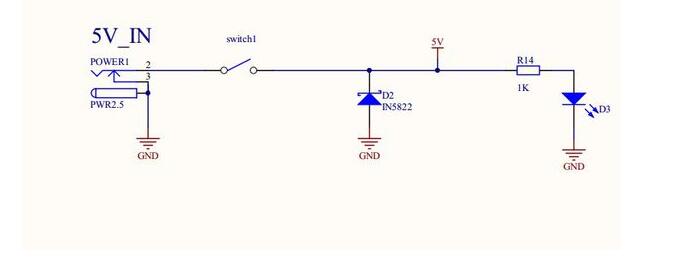

NO PICTURE CAN NOT ANALYSE
加一分
开关频率高，正向压降小，放在电池短，可以防止电池接反损坏电路。
不知道能不能发链接：
http://bbs.eeworld.com.cn/forum.php?mod=viewthread&tid=477952
http://bbs.ednchina.com/BLOG_ARTICLE_3011238.HTM
望解答，谢谢！
第一是防反接保护，第二对静电有改善
第一是防反接保护，第二对静电有改善
看看学习下
TVS反应速度快，钳位电压高，主要用来抵抗瞬态电压高，持续时间短的ESD，稳压二极管也就是齐纳管用来抗电压surge，surge的特点是电压峰值低，持续时间长，可参考IEC6100-4-5标准。肖特基的特点是正向电压小，反向恢复时间短，可以用作续流和放反。
谢谢回复，就是被这几宗二极管搞晕了。
学习下
学习下
