该电路的基本原理是怎么样的

缓启动?

看圖說故事。不知道對不對?

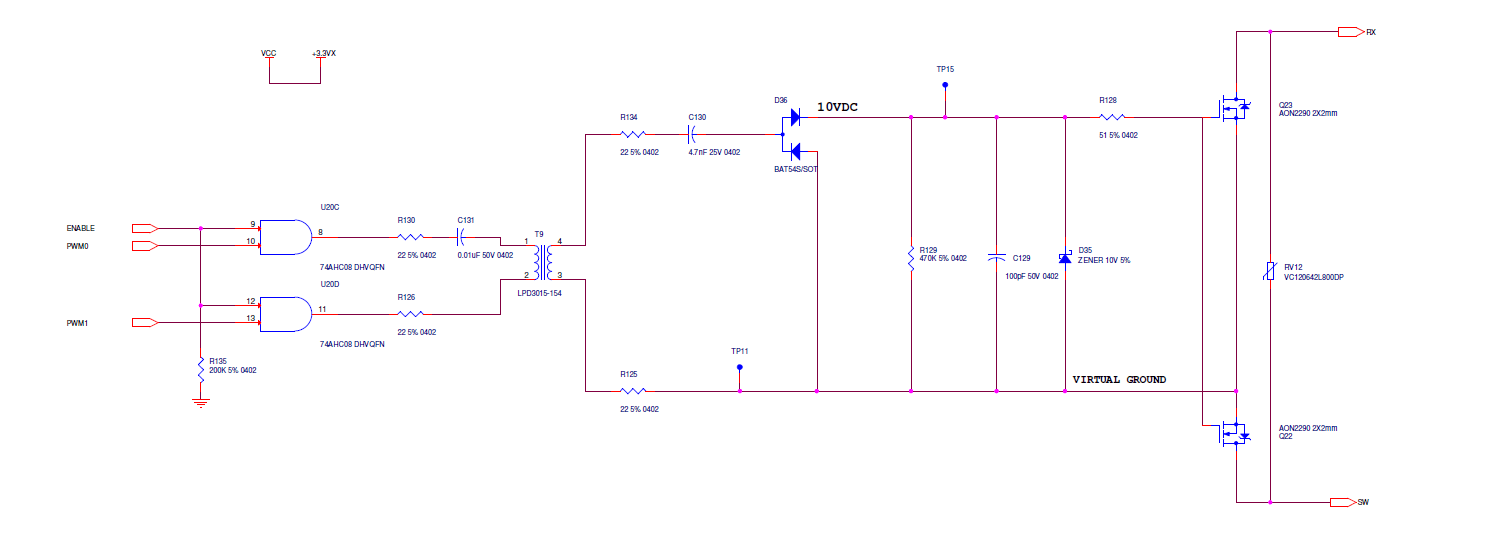

利用 PWM 去驅動變壓器，然後變壓器輸出將電壓倍壓到 10V ，去控制 MOS 開關。利用變壓器隔離二邊系統共地問題。

你讲的大概是这个工作原理，我想知道细节。 这个变压器就是1:1的放大倍数。我个人觉得应该是变压器前面电容倍增一下电压，后面那个电容倍增一下电压。
再通过稳压管到10V ，打开MOS管。这个电路PWM 最高电平是3.3V 。

我的理解是这样的
1. 当ENABLE 为高，PWM0 为高（3.3V）,PWM1为低时， U20C 的8PIN 为高，U20D 的11PIN 为低，此时给C131充电，C131 左边为+3.3V ，右边为0V 。
2. 当ENABLE 为高，PWM0为低，PWM1为高时，U20C 的8PIN 为0 ，因此此时C131 左边为0 ,右边为-3.3V 。而因为PWM1为高，所以U20D.11脚为高（3.3V）。
    因此变压器T9 2-1脚之间电压为6.6V ，因此T9  3-4电压为6.6V  ，因此给C130慢慢充电，当充满时，C130左边电压为6.6V，右边为0V
3. 充2中可以直到，开始C131左边为0,右边为-3.3V ，慢慢的C131 电压会充满，充满后，左边0V ，右边3.3V 。
4. 重复1 动作，PWM0 为高（3.3V）,PWM1为低时， U20C 的8PIN 为高，U20D 的11PIN 为低, 此时给C131充电，C131 左边为+3.3V ,（ 由于3中C131左边为0 ,
    右边为3.3V ）因此此时C131 左边为3.3V ，右边为6.6V ， 因此T9 1-2电压为6.6V ，导致T9 4-3电压6.6V ，电流经过R125 ，再通过D36 给C130供电。
5.  而从2中得知，开始C130左边为6.6V ，再通过4步骤后，因此C130 右端电压为13.2V （最大值为13.2V ）.再通过C129滤波，D35稳压到10V 。打开MOS 管，
     从而将RX 与SW 导通。
不知道我理解的对不对，你帮我分析一下。多谢！
