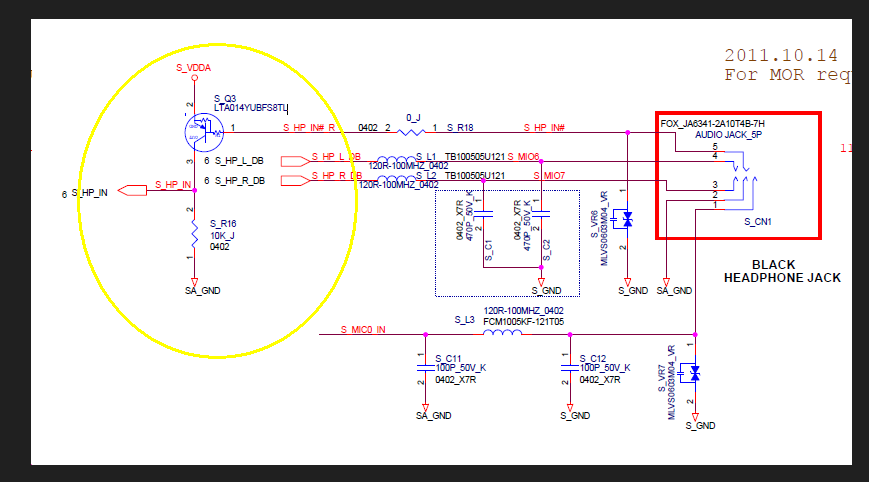

请帮忙分析一下当耳机插入时，Q3如何工作实现 S_HP_IN 输出低电平的?（Q3工作过程）
在沒耳機時候，S_CN1 的 PIN5 開路，所以S_Q3 BASE 為高電位，所以 S_Q3 沒有導通， S_HP_IN 信號為 LOW (因為是 S_R16 的下拉接地造成的)
耳機插入之後，S_CN1 的 PIN5 短路到 PIN2 (同等接GND)，所以 S_Q3 BASE 為低電位，所以S_Q3 導通， 造成 S_HP_IN 信號為 HIGH (因為是 S_VDDA 電壓接在 S_R16 上)
这个应该很好理解啊！ 耳机 5脚是检测耳机的 没耳机是悬空 插入耳机5脚接地 三极管那边就不用解释了吧
