过压保护电路求教

LRF9540 Turn on 的最小 VGS 為 -2V。
Q9 VEC < 2v時，LRF9540 Turn off，(應該就是它 On 就飽和，VEC ~ 0.2V)
所以保護電壓就由 KD7 決定，Q10 的 VBE + KD7 的 5V 等於 5.7 V，
在 R714 及 R716的分壓大於 5.7 V 時啟動保護。
所以 5.7V = Vin* [ 15K/(110+15k) ] ; Vin = 47.5V
答 : 保護電壓為 47.5V

T1 為過電壓保護用的，U75 U76 的 VGS極限是 +/-20V 。
當輸入電壓 > 20V, 沒有 T1 來做保護，U75 U76 會燒掉。

KD7 應該不是一般二極管，應該是齊納二極管(ZENER)。
如果用一般二極管如樓主圖片這樣使用，保護電路接根本不會動。
KD7 沒有標示崩潰電壓，所以無法算出保護電壓。

看！
Vz = 4.4V ~ 5.0V 啦！
http://www.jameco.com/Jameco/Products/ProdDS/1538574.pdf
http://cj-elec.com/txUpfile/20136268401160034.pdf
http://www.taiwansemi.com/products/datasheet/AZ23C2V7%20SERIES_C14.pdf

有請超級狗來仿真，就可以公布答案了  ......     ^_^

像小编学习

输入电压都没有，怎么算

T1  是不是能起到重要的作用?

T1 用於正常電壓時保證 turn on FET (LRF9540)  的用途。

T1的电压一个是用来保证MOS管能导通。同时也是用来保证MOS管的栅极不会因电压瞬间变大导致MOS管损坏。这样理解对吗?

关于小编的电路图我看了后有点纳闷，Q9的pin2和pin3标反了吧?

这个是车载上使用的过压保护方案， 输入电压8~36V

嗯，确实标错了，PIN2是 发射极，确实很细心

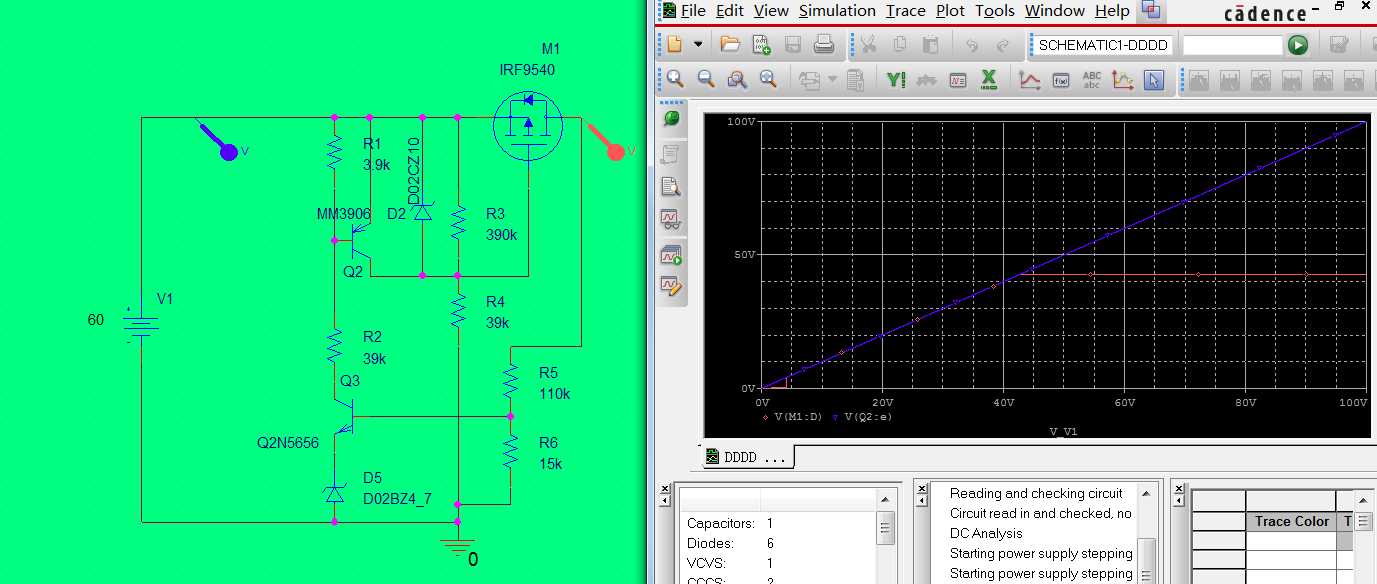

看到了这个电路，自己进行了仿真，这里的KD7用的软件自带的稳压二极管D02BZ4_7，如图，就是不知道，D02BZ4_7和D02CZ4_7两种有什么区别，B型稳压3.9不能仿真，而C型3.9可以，查看了下模型C型结电势是5，是不由于这个原因呢?小编帮忙看看。对了，小编的电路仿真的过压保护是43V左右。
