求助:关于TTL转485问题

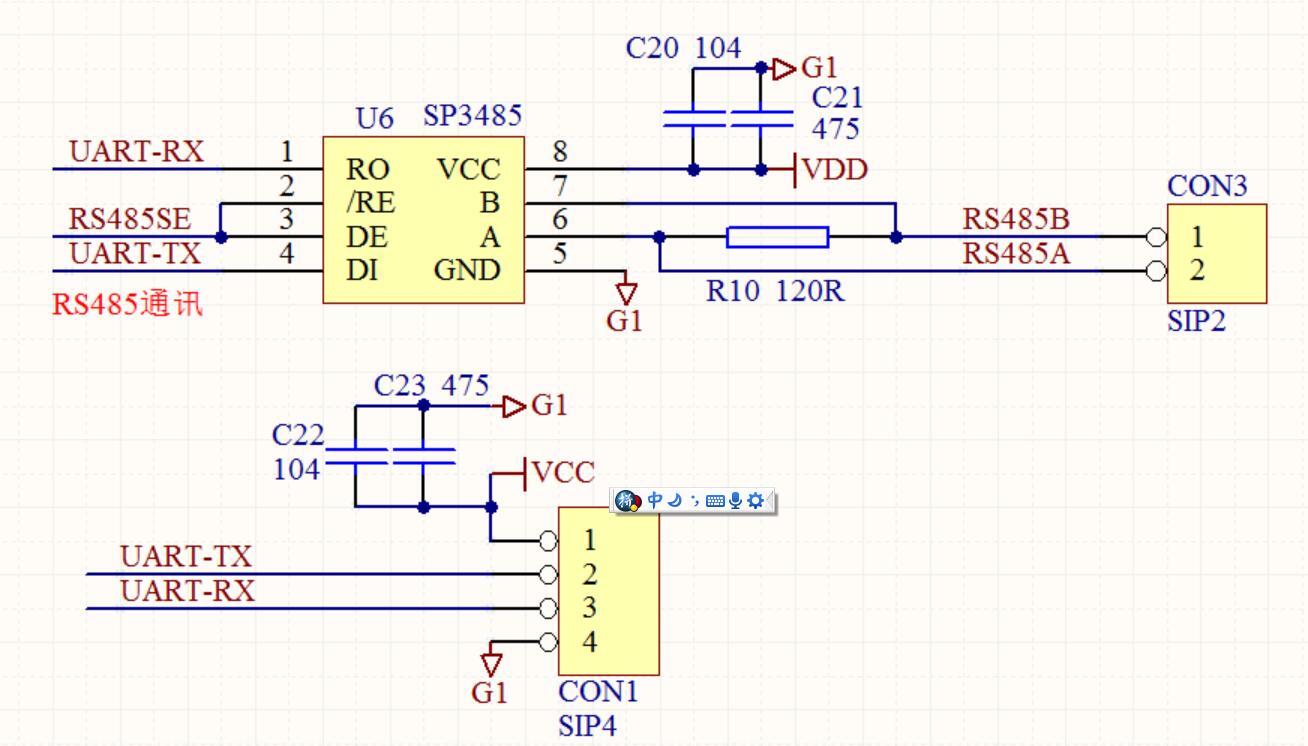

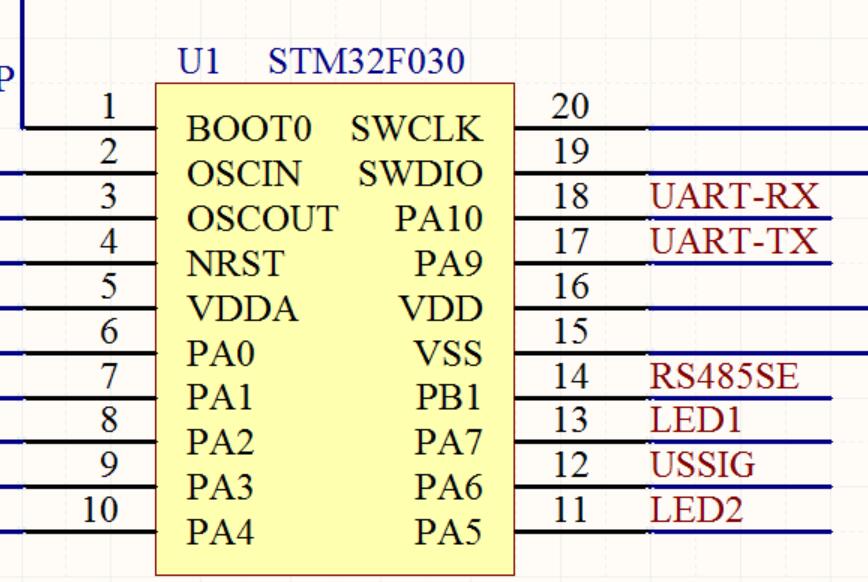

如附件原理图所示,当我用485芯片的时候,可以在CON3端接收到单片机发的数据,在CON1端接收不到单片机发的数据,去掉485芯片后却可以在CON1端接收到单片机发的数据,这是什么原因啊,费解.

兩個 UART-RX 接一起，MCU 要聽誰的?
只接一個 UART-RX 試試看吧！

CON1端口引出来是用来做测试用的,如果单片机发送数据,两个端口应该都能接受到吧

但兩個 UART-RX 都有訊號的話，怕對 MCU 有干擾。
SP3485 /RE = 1, DE = 0 時，RO = Hi-Z。
想在 CON1 收到 MCU 的 UART-TX 訊號，試著把 RS485SE = 1 拉高，關掉 RS-485 的接收看看；或是 CON1 的 UART-RX 不接任何東西試試看。
若仍有問題，那芯片驅動能力的嫌疑就變大了！

我在思索这个和软件，还有这几个信号到底是怎么控制?

可以试试将UART_TX增加上拉试试

去掉120R, RS485A加上拉电阻，RS485B加下拉电阻
