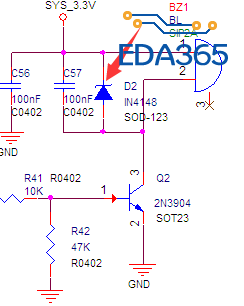

此电路为什么要加个二极管？

聽過飛輪二極管 （Flying Wheel Diode）嗎?

给蜂鸣器放电回路

因蜂鸣器是电磁型的，在断开的时候，会产生一个反向激励，所以加个二极管形成回路以将其释放。

凡事电感这类的东西要注意怎么释放能量，

学习了

电磁类的都有这样的，像电磁继电器也有，放电回路。

这个二极管的作用是吸收三极管on/off时产生的尖锋电压，防止损坏元件。

三极管on/off时为何会产生的尖锋电压?

貌似画成稳压二极管了

蜂鸣器属于感性元件，断开时会产生感应电动势，如果不加这个二极管进行吸收的话，这个瞬时电压有可能会损坏三极管，其实和继电器上并联二极管是一个道理

马达

学习了

给BZ1放电用的。

吸收电流！
